42V24V42V20V42V15V 42V12V42V9V42V5V42V3.3V42V3V42V1.8V42V1.2V.

1,LDO线性稳压芯片

42V输入,降压转 5V,3.3V,3V的话,由于先天条件,输入和输出压差太大,只适合几十 MA电流输出供电的应用,如 MCU,蓝牙模块等等其他。

PW8600适用于 42V5V42V3.3V42V3V几十 MA输出稳压供电。

LDO可参考 PW8600,输入电压最高 80V,功耗 2uA,固定输出电压版本: 5V,3.3V3V。封装 SOT23-3.

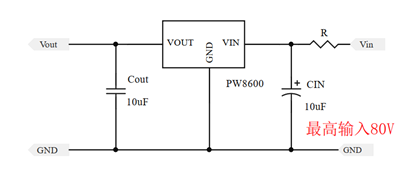

参考电路如下图, R=2欧姆,用于输入开关产生的尖峰电压保护。或者不用 R,输入电容改成电解电容 22-100uF左右。


2, DC-DC降压芯片:

DC-DC降压芯片,适合电流大的应用中,如 0.5A以下, 1A2A3A输出。

LDO特性问题,发热量大,不适合电流大的输出

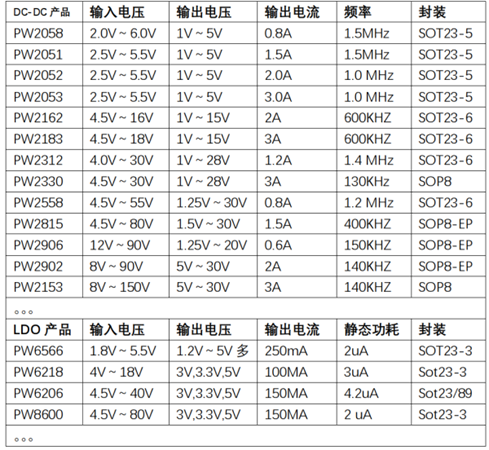

如上图,可以根据频率和输出电压和输出电流,

选择例如: 42V5VPW2558,PW2815,PW2906,PW2902,PW2513等等。

42V3.3V42V3V: PW2558,PW2815,PW2906
