代理PW2224芯片，原装现货，技术支援

应用

•   手机
•   智能手机
  代理商：深圳市夸克微科技
   郑先生 ：13528458039
  QQ 2867714804

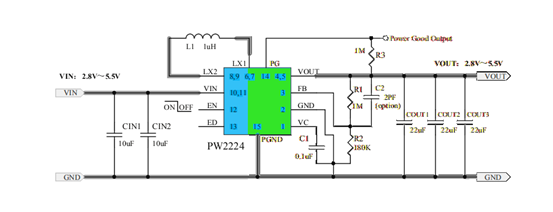

  典型应用电路

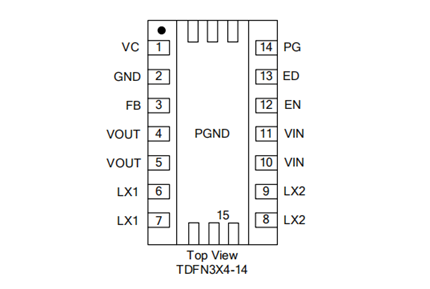

  引脚分配/说明




  别针	姓名	功能
  1	VC	IC 电源输入
  2	GND	芯片模拟接地
  3	FB	输出电压反馈引脚。VOUT=0.5V* （1+R1/R2 ）
  4	VOUT	Buck-Boost 变换器的输出功率
  5	VOUT	Buck-Boost 变换器的输出功率
  6	LX1	电感器开关节点
  7	LX1	电感器开关节点
  8	LX2	电感器开关节点
  9	LX2	电感器开关节点
  10	VIN	Buck-Boost 变换器的功率输入
  11	VIN	Buck-Boost 变换器的功率输入
  12	EN	启用引脚（1 启用，0 禁用），不得保持打开状态
  13	ED	启用/ 禁用省电模式（1 禁用，0 启用，时钟同步信号），不得保持打开状态。
  14	PG	开漏输出功率良好指示器（1 良好，0 失败）
  15	PGND	Buck-Boost 变换器的电源地。暴露的衬垫必须焊接到一个大的印刷电路板，并连接到最大的PGND 功耗。

  PCB布局指南

  仔细的PCB布局是实现清洁和稳定运行的关键。强烈建议复制PW2224评估工具包布局以获得最佳性能。如果需要偏差，请遵循以下准则以获得良好的PCB布局：



  1将输入和输出电容器尽可能靠近输入和输出引脚。

  2保持主电源线尽可能宽和短。

  3将GND和裸露的焊盘连接到一个坚固的接地层上，以达到最大的散热效果



  以及噪音防护。

  4开关节点经历高频电压波动，应在小范围内形成海带。保持模拟元件远离开关节点，防止杂散电容噪声拾取。
