产品概述
PW2153 是一款支持宽电压输入的开关降压型 DC-DC 控制器，最高输入电压可超过 150V。 PW2153 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可高达 10A 以上。
PW2153 同时支持输出恒压和输出恒流功能。通过设置 CS 电阻可设置输出恒流值。通过设置 FB1、 FB2 引脚的分压电阻可设置输出恒压值。PW2153 采用固定频率的 PWM 控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高的转换效率。
PW2153 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。PW2153 支持输出5V/3A和12V/10A。
产品特点
- 宽输入电压范围： 8V~150V
- 输出电压从 5V 到 30V 可调
- 支持输出恒压恒流
- 高效率：可高达 96%
- 工作频率： 140KHz
- 低待机功耗
- 内置过温保护、输出短路保护
- 内置软启动
- SOP8封装
应用范围
- 电动车控制器供电
- 恒压源
- 车充、电池充电
代理商：深圳市夸克微科技
郑先生 ：13528458039
QQ 2867714804
引脚配置/说明
|
引脚号 |
符号 |
引脚说明 |
|
1 |
DRV |
接外部 MOS 管栅极 |
|
2 |
VDD |
芯片电源 |
|
3 |
FB1 |
输出反馈电压正端采样 |
|
4 |
FB2 |
输出反馈电压负端采样 |
|
5 |
VCC |
内部 5V LDO 输出，接电容 |
|
6 |
VSN |
电感电流检测电阻负端 |
|
7 |
VSS |
芯片地 |
|
8 |
VSEND |
电感电流检测电阻正端 |

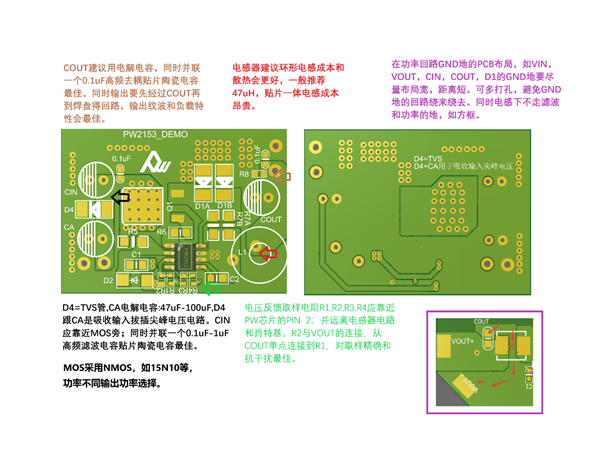

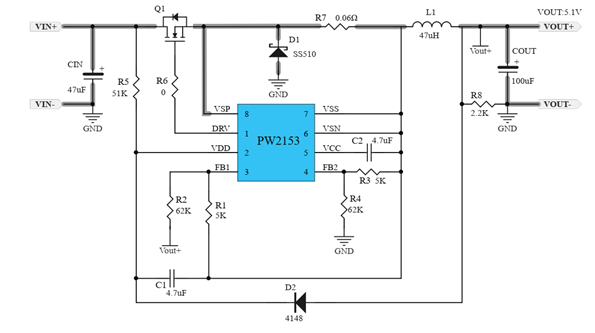

DEMO参考设计
