说明

  PW2558开发了一种高效的异步降压DC/DC调节器输出0.8A电流。集成电路采用电流模式自适应恒关断时间控制。这个PW2558可在4.5V至55V的宽输入电压范围内工作，并将主开关与非常低的RDS（开），以最小化传导损耗。输出电压纹波低，外部电压小电感器和电容器的尺寸以1.2MHz的开关频率实现。

特征

•   低RDS（开），用于内部N通道电源场效应晶体管：700米Ω
•   4.5V-55V输入电压范围
•   0.8A输出电流能力
•   1.2MHz伪恒定开关频率
•   内部软启动限制励磁涌流
•   Hic杯型输出短路保护
•   具有精确阈值的EN开/关控制
•   循环峰值电流限值
•   0.6V±1%参考电压
•   SOT23-6包

应用

•   非隔离通信降压调节器
•   二次高压后调节器
•   汽车系统

代理商：深圳市夸克微科技

郑先生 ：13528458039
 QQ 2867714804

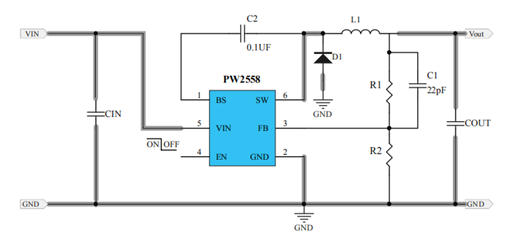

典型应用电路

输出电压计算公式

 D1可选择如SS38 (3A,80V)    CIN输入电压高时，推荐电解电容47Uf-220u

 L1推荐值3.3UH - 10UH， COUT推荐22Uf，输出电压高时电解电容。

引脚分配/说明

Pin  编号	Pin 名称	功能
1	BS	行李箱带销。供应高压侧闸门驱动器。把这个针解开使用0.1µF 陶瓷电容器连接至SW 引脚。
2	GND	接地引脚。
3	FB	输出反馈引脚。将此销连接到 输出电阻分配器，以编程输出电压：
4	EN	启用控制。拉高打开。不要让它漂浮。
5	VIN	输入引脚。用至少1µF 将该引脚与GND 引脚断开陶瓷电容器。
6	SW	感应器引脚。将此引脚连接到感应器。

布局注意事项



PW2558的布局设计相对简单。以获得最佳的效率和最小的噪音问题是，以下部件应靠近IC放置：CIN、L1、D1、R1和R2。

1、为了达到最佳效果，最好将连接到GND引脚的PCB铜面积最大化热性能和噪声性能。如果电路板空间允许的话，地平面是非常理想的。

2、CIN必须靠近VIN和GND引脚。CIN和GND形成的环面积必须最小化。

3、与SW引脚相关的PCB铜线面积必须最小化，以避免潜在的噪声问题。

4、组件R1和R2以及连接到FB引脚的迹线不得靠近电路板布局上的SW节点，以避免噪声问题。

5、如果与EN引脚接口的系统芯片在关机模式下具有高阻抗状态VIN引脚直接连接到电源，如锂离子电池，最好添加EN和GND引脚之间的下拉式1MΩ电阻器，防止噪音错误转动

关闭模式下的调节器上。
