JD6621快速充电协议，带有PPS 控制器的USB-PD3.0

描述
        JD6621是高度集成的 USB供电（ PD）控制器，支持 USB PD 3.0 ，该 USB PD 3.0 具有针对 USB Type-C下游接口（源）设计的可编程电源（ PPS）规范。 它监视 CC引脚以检测 USB C型连接 /分离。它能够提供 3.3V至 21V的输出电压。
        此外， JD6621集成了硬件超级充电协议（ SCP），快 速 充 电 协 议 （ FCP ） 和 Qualcomm®Quick  ChargeTM 2.0 / 3.0 / 3 +（ QC 2.0 / 3.0 / 3 +） USB接口。 它监视 USB D+ / D-数据线，并根据不同的受电设备自动调整输出电压。如果受电设备不支持 USB PD协议，则 JD6621可以支持上述其他协议。
       JD6621集成了双放大器，分别包含用于电压环路和电流环路调节的参考电压，以在高精度控制应用中提供恒定电压（ CV）和恒定电流（ CC）调节。
       JD6621集成了 100mW开关，可为 E-mark电缆提供 VCONN电源，
特征
协议：
● 具有 PPS规范的 USB Power Delivery 3.0， TID： 3543
● 3.3V至 21V电源
● 100mW VCONN功率（ 20mA）
● VBUSC和 VCONN放电功能
● 支持 Qualcomm®Quick Charge 2.0 / 3.0 / 3 +
● 支持快速充电协议（ FCP）和超级充电协议（ SCP）
● 支持 USB DCP，在 D +线上施加 2.7V，在 D-线上施加 2.7V
● 根据 USB电池充电规范（修订版 1.2）支持 USBDCP将 D+线短路到 D-线
其他：
● 支持 PDO可选功能
● 多端口控制（ MPC）应用
● 恒压恒流控制
● 过压保护
● 欠压保护
● 过流保护
● 过热保护
● 短路保护
● TQFN-20L（ 4 x 4毫米）封装
应用领域
● 墙上适配器
● 车载充电器
● 电源板
● USB电源输出端口

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

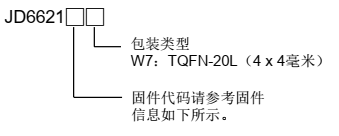

引脚分配                                                                                                                                 订购信息

W7封装： TQFN-20L（ 4毫米 x 4毫米）

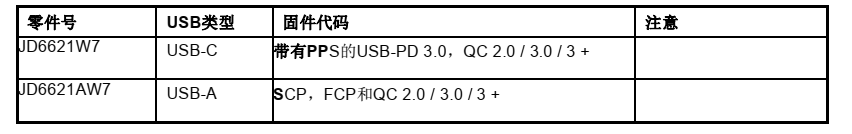

固件信息

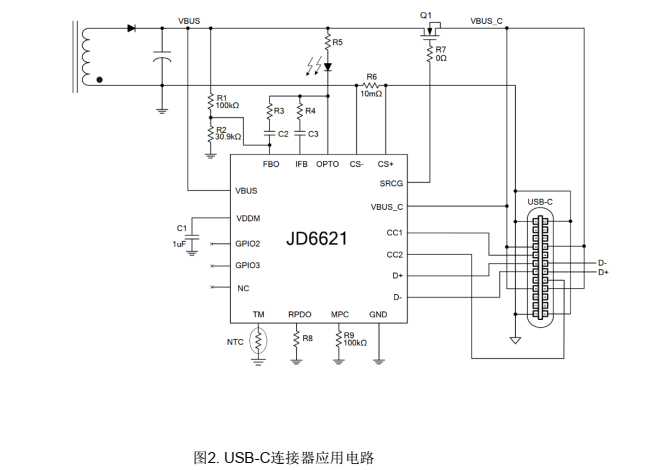

典型应用电路
