干电池升压5V芯片，功耗比较低

PW5100干电池升压 5V芯片

输出电容：

所以为了减小输出的纹波，需要比较大的输出电容值。但是输出电容过大，就会使得系统的

反应时间过慢，成本也会增加。所以建议使用一个 22uF 的电容，或者两个 22uF 的电容并联使用。如果需要更小的纹波，则需要更大的电容。如果负载较小（ 10mA 左右），则可以使用较小的电容。当考虑电容的 ESR 时，输出纹波就会增加。



输入电容

只要输入电源稳定，即使没有输入滤波电容， DC-DC 电路也可以输出低纹波、低噪声的电源电压。但是当电源离 DC-DC 电路较远，建议在 DC-DC 的输入端就近加上 4.7uF 以上的滤波电容，可以减小输出的噪声。



PW5100是一款高效率、 10uA低功耗、低纹波的同步升压 IC，

PW5100输入电压： 0.7V-5V

PW5100输出电压： 3V,3.3V,5V固定值，最大开关电路 1.5A

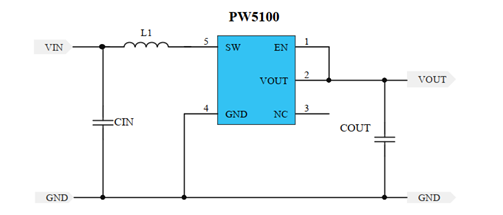

PW5100外围简洁，仅需要 2个贴片电容，一个贴片电感（ 1uh-10uh）即可
