1V升压到 3V1V升压 3.3V的升压芯片?



PW5100 是一款效率很大、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值,从 3.0V3.3V 5.0V 的固定输出电压 .

PW5100的效率可达: 95%,超低启动电压: 0.7V,具有宽输入电压范围: 0.7V5.0V,输出电压可选: 3.0V3.3V,5.0V

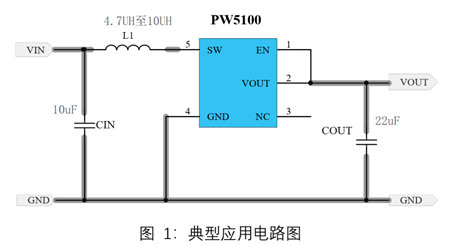

1V升压 3V1V升压到 3.3V的电路图:

PW5100 仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz



1V升压 3V1V升压到 3.3V的芯片功耗:

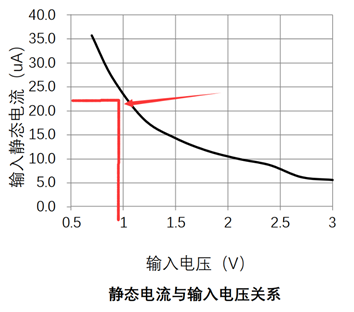

从芯片的输入电源和输入静态电流的表格可以看到, 1V时的静态功耗是 20uA多,随着输入电压变大,静态功耗会变小。
