PW2906原装现货，技术支援

产品概述
PW2906 是一款高效 、 高压降压型 DC-DC 转换器，固定 150KHz 开关频率，可提供最高 0.6A输出电流能力，低纹波，出色的线性调整率与负载调整率。
PW2906 内置固定频率振荡器与频率补偿电路，简化了电路设计。 PWM 控制环路可以调节占空比从 0~100%之间线性变化。

PW2906 输出 5V 时最大 0.6A 输出电流， 输出 15V 时最大 0.3A 输出电流。

产品特点
⚫ 12V 至 90V 工作电压范围
⚫ 最大占空比 100%
⚫ 最小压降 0.5V
⚫ 输出电压从 1.25V 至 20V 可调
⚫ 固定 150KHz 开关频率
⚫ 最大输出功率小于 5W
⚫ 内置高压功率 MOSFET
⚫ 效率高达 85%
⚫ 出色的线性与负载调整率
⚫ 内置限流功能
⚫ 内置输出短路保护功能
⚫ SOP8-EP 封装

应用范围
⚫ 电动车控制器供电
⚫ 通信

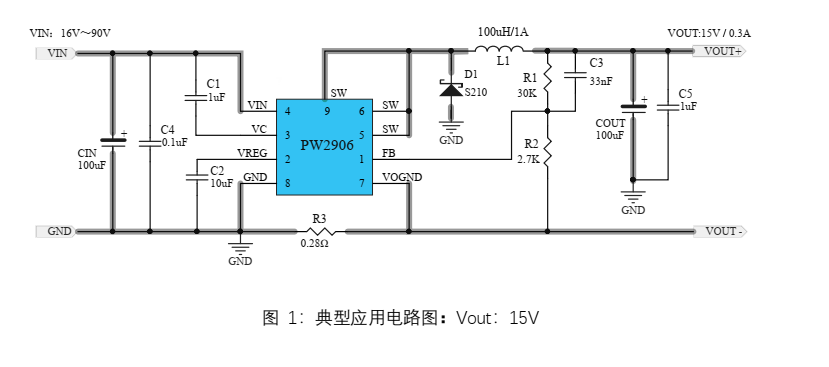

典型应用电路

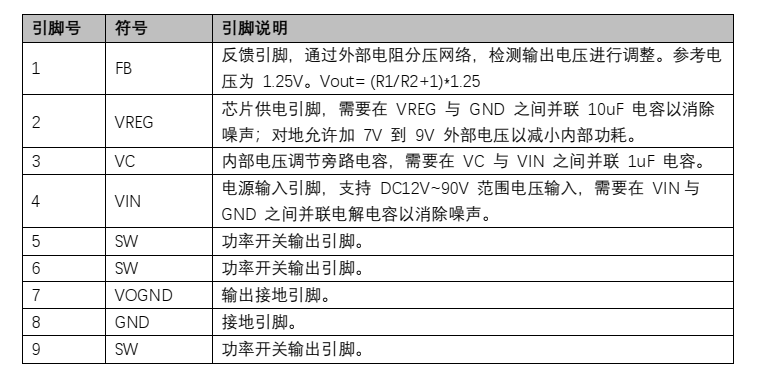

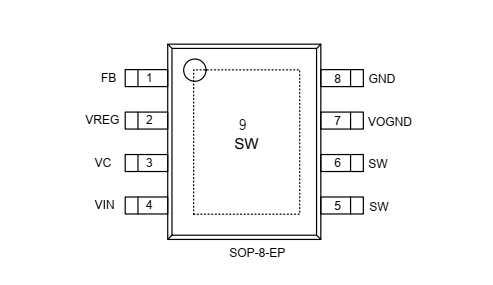

引脚配置 / 说明
