说明

  PW2558开发了一种高效的异步降压DC/DC调节器输出0.8A电流。集成电路采用电流模式自适应恒关断时间控制。这个PW2558可在4.5V至55V的宽输入电压范围内工作，并将主开关与非常低的RDS（开），以最小化传导损耗。输出电压纹波低，外部电压小电感器和电容器的尺寸以1.2MHz的开关频率实现。

特征

•   低RDS（开），用于内部N通道电源场效应晶体管：700米Ω
•   4.5V-55V输入电压范围
•   0.8A输出电流能力
•   1.2MHz伪恒定开关频率
•   内部软启动限制励磁涌流
•   Hic杯型输出短路保护
•   具有精确阈值的EN开/关控制
•   循环峰值电流限值
•   0.6V±1%参考电压
•   SOT23-6包

应用

•   非隔离通信降压调节器
•   二次高压后调节器
•   汽车系统

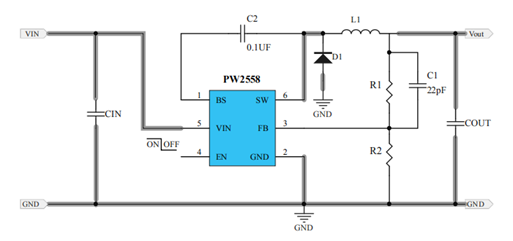

典型应用电路

输出电压计算公式

 D1可选择如 SS38 (3A,80V)    CIN输入电压高时，推荐电解电容 47Uf-220u

 L1推荐值3.3UH - 10UH， COUT推荐22Uf，输出电压高时电解电容。

引脚分配 / 说明

Pin 编号	Pin 名称	功能
1	BS	行李箱带销。供应高压侧闸门驱动器。把这个针解开使用 0.1µF 陶瓷电容器连接至 SW 引脚。
2	GND	接地引脚。
3	FB	输出反馈引脚。将此销连接到 输出电阻分配器，以编程输出电压：
4	EN	启用控制。拉高打开。不要让它漂浮。
5	VIN	输入引脚。用至少 1µF 将该引脚与 GND 引脚断开陶瓷电容器。
6	SW	感应器引脚。将此引脚连接到感应器。

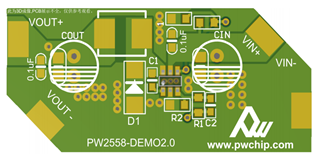

布局注意事项



PW2558的布局设计相对简单。以获得最佳的效率和最小的噪音问题是，以下部件应靠近 IC放置： CIN、 L1、 D1、 R1和 R2。

1、为了达到最佳效果，最好将连接到 GND引脚的 PCB铜面积最大化热性能和噪声性能。如果电路板空间允许的话，地平面是非常理想的。

2、 CIN必须靠近 VIN和 GND引脚。 CIN和 GND形成的环面积必须最小化。

3、与 SW引脚相关的 PCB铜线面积必须最小化，以避免潜在的噪声问题。

4、组件 R1和 R2以及连接到 FB引脚的迹线不得靠近电路板布局上的 SW节点，以避免噪声问题。

5、如果与 EN引脚接口的系统芯片在关机模式下具有高阻抗状态 VIN引脚直接连接到电源，如锂离子电池，最好添加 EN和 GND引脚之间的下拉式 1MΩ电阻器，防止噪音错误转动

关闭模式下的调节器上。
