一般说明

PW2330开发了一种高效率的同步降压 DC-DC变换器 3A输出电流。 PW23304.5V30V的宽输入电压范围内工作集成主开关和同步开关,具有非常低的 RDSON)以最小化传导

损失。 PW2330采用专有的瞬时 PWM结构,实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外,它在在连续传导模式下的 500kHz伪恒定频率,以最小化电感器和电容器。

特征



  •   内部整流 MOS的低 RDSon)(顶部 /底部): 90/60 mΩ
  •    4.5-30V输入电压范围
  •   瞬时 PWM架构实现快速
  •   瞬态响应
  •   外部软启动限制涌入电流
  •   恒频: 500kHz
  •    3A连续负载电流能力
  •   输出过电流限制
  •   输出短路保护当前折回
  •   热关机和自动恢复
  •   符合 RoHS标准且无卤素
  •   紧凑型包装: SOP8-EP



应用



  •   液晶显示器
  •   液晶电视
  •   机顶盒
  •   北美
  •   大功率 AP路由器
  •   液晶显示器
  •    DVR/NVR
  •   笔记本

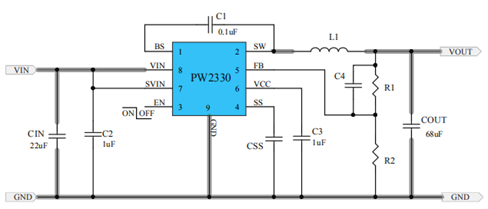

典型应用电路


                               Tss(ms)=Css(nF)*0.6(V)/10(uA)

      Vout=0.6V*(1+R1/R2),如:R1=100K, R2=22.1K,VOUT=3.3V


PIN 分配 / 说明


数量

名称

功能

1

BS

供应高压侧闸门驱动器。将此引脚与带 0.1uF 陶瓷盖的 SW 销。

2

SW

感应器引脚。将此引脚连接到电感器的开关节点。

3

EN

启用控制。

4

SS

软启动编程引脚。将电容器从这个插脚连接到接地编程软启动时间。

Tss(ms)=Css(nF)*0.6(V)/10(uA)

5

FB

输出反馈引脚。将此销连接到输出电阻分压器,用于编程输出电压:

Vout=0.6*(1+R1/R2)

6

VCC

内部 3.3V LDO 输出。内部模拟电路电源以及驱动电路。在该引脚和接地。

7

SVIN

模拟电源输入。将 1uF 电容器旁路接地。

8

SVIN

电源输入。至少用 10uF 将该引脚与 GND 引脚断开陶瓷盖

9(EP)

GND

接地引脚。
