  • 价格 面议
  • 品牌 平芯微 PW2312
详情

一般说明

PW2312是一个高频,同步,整流,降压,开关模式转换器内部功率MOSFET。它提供了一个非常紧凑的解决方案,以实现1.5A的峰值输出电流在广泛的输入电源范围内,具有优良的负载和线路调节PW2312需要最少数量的现成外部组件,可在节省空间的SOT23-6包。

特征


  •   宽4V至30V工作输入范围
  •   1.2A连续输出电流
  •   1.4MHz开关频率
  •   短路保护模式
  •   内置过流限制
  •   内置过电压保护
  •   模式PWM
  •   内部软启动
  •   200mΩ/150mΩ低RDS(ON)内部功率金氧半晶体
  •   不需要肖特基二极管
  •   综合内部补偿
  •   热关机
  •   提供SOT23-6套装
  •   -40°C至+85°C温度范围



应用


  •   闭路电视摄像机
  •   平板电视和显示器
  •   电池充电器
  •   分布式电力系统

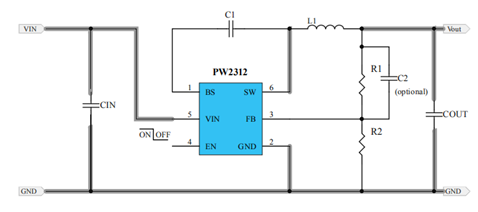

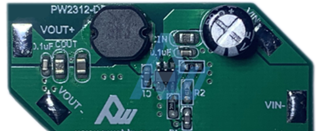

典型应用电路


CIN推荐 47-100uF同时并联 0.1uF,输入电压低时贴片电容,输入高时要电解电容

COUT建议 22uF两个并联, L1推荐 2.2-4.7UHC2一般是 22pF,可调

输入电压低时,EN可直接接VIN,输入电压高时,一般串个电阻再接VIN。



引脚分配 / 说明


Pin 编号

Pin 名称

功能

1

BS

引导。需要在 SW BS 引脚之间连接电容器在高压侧开关驱动器上形成浮动电源

2

GND

接地引脚

3

FB

可调版本反馈输入。将 FB 连接到中心点外部电阻分压器

4

EN

将该引脚驱动到逻辑高电平以启用 IC 。驱动逻辑低到禁用 IC 并进入微电源关闭模式

5

VIN

电源引脚

6

SW

开关管脚
