PW2163原装现货,技术支援
PW2163原装现货,技术支援
PW2163原装现货,技术支援
PW2163原装现货,技术支援

PW2163原装现货,技术支援

  • 价格 面议
  • 品牌 平芯微 PW2163
详情


说明

 PW2163是一种高效的 500kHz同步降压 DC-DC转换器,能够输送 3A电流。 PW21634.5V18V的宽输入电压范围内工作集成主开关和同步开关,具有非常低的 RDSON)以最小化传导损失。输出电压纹波低,外部电感器和电容器的尺寸为 500kHz开关频率。采用瞬时 PWM结构,实现快速瞬态响应对于高降压应用 .



特征

  •   内部交换机(顶部/底部)的低RDS(on):
  •   80mΩ/40mΩ
  •   4.5-18V输入电压范围
  •   3A输出电流能力
  •   500 kHz开关频率
  •   瞬时PWM架构,实现快速瞬态响应。
  •   逐周期峰值电流限制
  •   内部软启动限制涌入电流
  •   SOT23-6

应用
  •   机顶盒
  •   便携式电视
  •   接入点路由器
  •   DSL调制解调器
  •   液晶电视

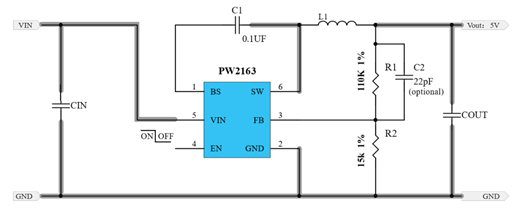

典型应用电路

输出电压计算公式:Vout=(R1/R2+1)*0.6V

                                   例如:(110K/15K+1)*0.6V=5V

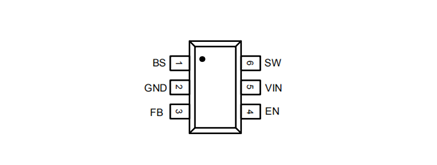

引脚分配 / 说明


引脚编号

引脚符号

功能

1

BS

应高压侧闸门驱动器。把这个针解开

使用 0.1µF 陶瓷电容器连接至 SW 引脚。

2

GND

接地引脚。

3

FB

输出反馈引脚。将此销连接到输出电阻分压器,用于编程输出电压:

4

EN

启用控制。拉高打开。不要漂浮。

5

VIN

输入引脚。用至少 1µF 将该引脚与 GND 引脚断开

陶瓷电容器。

6

SW

开关引脚。将此引脚连接到电感器。
