一般说明

PW2162是一个完全集成，高效率 2A同步整流降压转换器。 PW2162在宽输出电流负载范围内以高效率运行。此设备提供两种工作模式， PWM控制和 PFM模式开关控制，实现高效率在更宽的负载范围内。 PW2162要求现有的最小数量标准外部组件，并在符合 ROHS标准的 6针 SOT23封装中提供。

特征

效率高达 96%
600KHz频率操作
2A输出电流
不需要肖特基二极管
4.5V至 16V 输入电压范围
0.6V参考电压
斜坡补偿电流模式控制对于良好的线路和负载瞬态回应
综合内部补偿
稳定，低 ESR 陶瓷输出电容器
有故障模式的过电流保护
热关机
涌流限制和软启动
提供 SOT23-6 套装
-40° C 至 +85 ° C 温度范围

应用

分布式电力系统
数字机顶盒
平板电视和显示器
无线和 DSL调制解调器
笔记本电脑

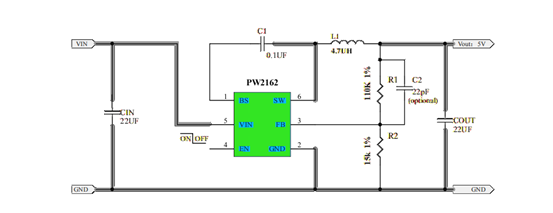

典型应用电路

引脚分配/说明

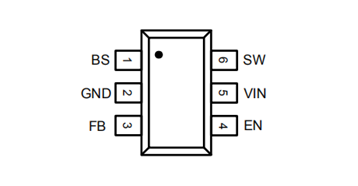

管脚编号	名称	功能
1	BS	引导。连接在 SW 和 BS 引脚之间的电容器是需要在高压侧开关上形成浮动电源司机。
2	GND	集成电路接地
3	FB	可调版本反馈输入。将 FB 连接到中心点外部电阻分压器。
4	EN	将该引脚驱动到逻辑高电平以启用 IC 。驱动到逻辑低禁用 IC 并进入微电源关闭模式。
5	VIN	电源引脚
6	SW	开关管脚

PCB 布局建议

PCB版图设计对于实现稳定运行非常重要。强烈建议复制EVB最佳性能布局。如果需要更改，请遵循以下指南并采取参考图。

（1）保持开关电流路径短，并使输入电容形成的回路面积最小，高边MOSFET和低边MOSFET。

（2）旁路陶瓷电容器建议靠近VIN引脚。

（3）确保所有反馈连接都是短而直接的。放置反馈电阻和补偿元件尽可能靠近芯片。

（4）远离敏感模拟区域，如FB。

（5）将VIN、SW，尤其是GND分别连接到一个大的铜片区域以冷却芯片提高热性能和长期可靠性。

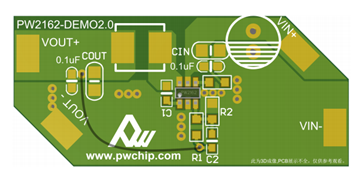

（6）图中显示了一个2层PCB布局示例，以供参考。

申请信息

设置输出电压

外部电阻分压器用于设置输出电压（参见第1页的典型应用）。反馈电阻器R1还设置具有内部补偿的反馈环路带宽电容器。选择R1约为100kΩ，以获得最佳瞬态响应。R2由下式得出：

感应器选择

4.7µH至22µH电感器，其直流电流额定值至少比最大值高25%对于大多数应用，建议使用负载电流。为了获得最高的效率，电感器的直流电阻应小于15mΩ。对于大多数设计，电感值可由以下公式得出方程式。

式中，ΔIL是电感器纹波电流。选择电感器纹波电流约为30%，如果最大负载电流，2A。最大电感器峰值电流为：

输入电容器选择

输入电容器减少了从输入端产生的浪涌电流和设备。输入端的开关阻抗应小于输入端的电容防止高频开关电流通过输入端的阻抗。低ESR输入必须使用最大均方根电流的电容器。X5R或X7R陶瓷电容器电介质因其低ESR和小的温度系数而受到高度推荐。A22µF陶瓷电容器适用于大多数应用。较大的值可用于改进输入电压滤波。

输出电容器选择
输出电容器（COUT）需要维持直流输出电压。陶瓷、钽或建议使用低ESR电解电容器。低ESR电容器最好能保持输出电压纹波低。输出电压纹波可通过以下方式估算：

其中 L是电感器值， RESR是输出的等效串联电阻（ ESR）值电容器。在陶瓷电容器的情况下开关频率处的阻抗占主导地位通过电容。输出电压纹波主要由电容引起。为了简化，输出电压纹波可通过以下方式估算：

在钽或电解电容器的情况下，ESR控制开关处的阻抗频率。为了简化，输出纹波可以近似为：

输出电容的特性也影响调节系统的稳定性。这个PW2162可以优化为大范围的电容和ESR值。
