  • 价格 面议
  • 品牌 平芯微 PW2052
详情

一般说明

PW2052是一种高效率、高频同步 DC-DC降压调节器。 100%的人占空比特性提供低压差操作,延长便携式系统的电池寿命。内部同步开关提高了效率,消除了对外部肖特基的需要二极管。在关机模式下,输入电源电流小于 1µA。限流保护和片上热关机功能可防止过载或环境温度。



特征


  •   内部开关低 RDS ON )(顶部 / 底部): 180/100m
  •    2.5V~5.5V 输入电压范围
  •    2A 输出电流
  •    1MHz 开关频率使
  •   外部部件
  •   内部软启动限制涌流
  •   内部补偿功能
  •    100% 退出运行
  •   符合 RoHS 标准且无卤素
  •    SOT-23-5




应用


  •   机顶盒
  •   液晶电视
  •   平板电脑
  •   便携式设备

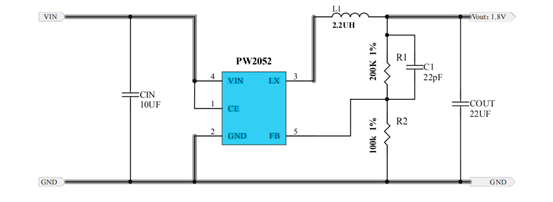

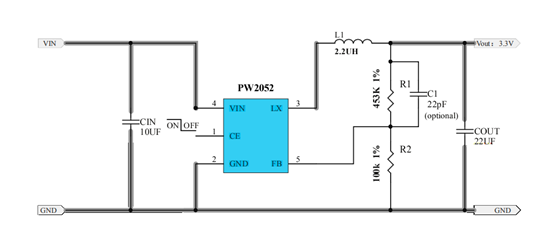

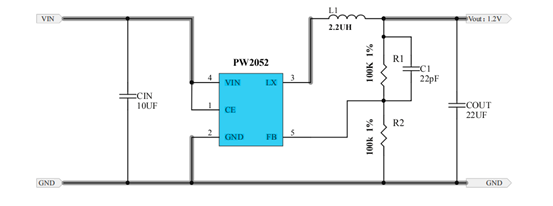

典型应用电路



引脚分配 / 说明

管脚编号

Pin 名称

功能

1

CE

启用控制。拉高可打开 IC ,拉低可禁用集成电路。

2

GND

接地引脚。

3

LX

电源切换节点。将电感器连接到内部的排水管上

高端 pmo 和低端 nmo

4

VIN

电源输入引脚。将输入电容器尽可能靠近从 VIN GND ,以避免噪声影响。

5

FB

电压反馈输入引脚。用电阻连接 FB VOUT 电压分隔器。这个 IC 通过 FB 感应反馈电压并调节 0.6 伏。

代理商:深圳市夸克微科技
 郑先生 :13528458039
 QQ 2867714804
