一般说明

PW5200A/PW5200C是一款有效同步、 PWM升压型 DC/DC转换器，可为中等功率系统提供有效的解决方案。这些器件采用 1.4MHz的固定频率开关工作。这些特性通过允许使用微小的、低轮廓的电感器和陶瓷电容器，极大限度地减少了整个解决方案的占地面积。轻载时自动 PWM/PFM模式切换节省电力，增大效率。

PW5200A/PW5200C能够提供 2.5V到 5V之间的输出电压，内部同步开关需要在没有肖特基的情况下提供更好的效率。

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

特征

⚫ 效率高达 94%

⚫ 关断电流： <1μA

⚫ 负载电流：高达 500mA

⚫ 输入电压： PW5200A:1V~4.4V， PW5200C:2V~4.4V

⚫ 输出电压： 2.5V到 5V（肖特基高为 5V）

⚫ 开关接通电阻低 RDS（ On），内部开关： 0.35Ω

⚫ 1.4MHz定频切换

⚫ 自动 PWM/PFM模式切换

⚫ 轻薄型 SOT-23-6L组件

应用

⚫ 数码相机和 MP3

⚫ 掌上电脑 /PDA

⚫ 移动电话

⚫ 无线手机和 DSL调制解调器

⚫ PC卡

⚫ 便携式媒体播放器

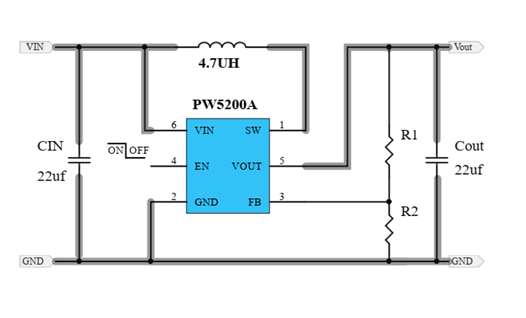

典型应用电路

引脚分配/说明
