产品概述

PW5100是一款高效率、低功耗、低纹波、高工作频率的 PFM同步升压 DC/DC变换器。

输出电压可以进行内部调节,实现从 3.0V 5.0V 的固定输出电压,调节步进为 0.1V

PW5100仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频

率高达 1.2MHz,支持小型的外部电感器和输出电容器,同时又能保持超低的静态电流,实现最高的效率。



产品特点



  •   最大效率可达:  95
  •   最高工作频率:  1.2MHz
  •   超低启动电压:  0.7V@Io=1mA
  •   宽输入电压范围: 0.7V5.0V
  •   输入静态电流:  10uA@VIN=2.0V
  •   输出电压可选:  3.0V5.0V@step=0.1V
  •   输出电压精度:  ±2.5%
  •   低纹波 ,低噪声: ±10mV@Io=50mA
  •   使能关断控制: ≤ 0.2V(低电平),≥ 0.4*Vout(高电平)



应用范围



  •   1~ 3 节碱性电池或镍氢电池供电应用
  •   蓝牙耳机充电仓、数码相机
  •   LED 灯、血压计、遥控玩具
  •   无线耳机、无线鼠标键盘、防丢器
  •   MP3、 VCR PDA 等手持电子设备

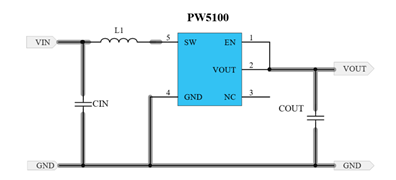

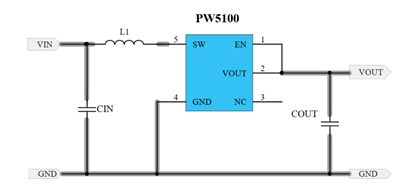

    典型应用电路

    推荐工作条件

    符 号

    描述

    最小值

    典型值

    最大值

    单位

    V IN

    V OUT <=3.3V, 输入电压范围

    0.7

    3.3

    V

    V OUT >3.3V, 输入电压范围

    0.95

    5.0

    V

    V OUT

    输出电压范围

    3.0

    5.0

    V

    L1

    电感

    1

    3.3

    10

    uH

    Cout

    输出电容

    4.7

    22

    100

    uF
