2V转3V,2.4V转3V的电源芯片电路图
联系我们详情
两节镍氢电池 1.2V+1.2V是 2.4V的标称电压, 2.4V可以转 3V输出电路应用。
在 2.4V转 3V和 2V转 3V的应用中,输出电流可最大 600MA。

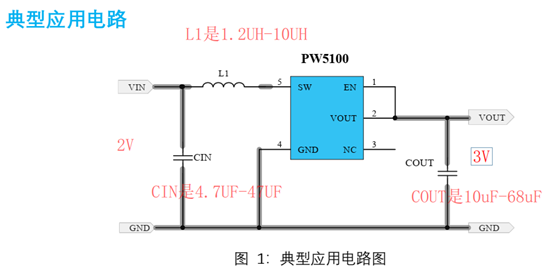

2V的低压输入,可以采用 PW5100低压输入专用升压芯片,来 2V转 3V的电路。
同时具有大电流输出,和极低的输入静态功耗 10uA。 代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽;参考电压电路提供稳定的参考电平;并且由于采用内部的修正技术,保证了输出电压可达到± 2.5%精度。
PW5100输入电压范围 0.7V-5V,输出固定电压: 3V, 3.3V, 5V,效率最高 95%,低功耗 10Ua,芯片开关电路 1.5A,封装 SOT23-5,电感采用 1uh-10uh。
