1V转5V芯片,三个元件即可组成完整的稳压方案

1V转5V芯片,三个元件即可组成完整的稳压方案

  • 价格 面议
  • 型号 1V转5V稳压芯片
联系我们
详情

  1V低电压要转成 5V的电压,需要 1V5V的芯片,由于 1V输入,所以不需要指望能输出多大的电流,压差和 1V的供电电压意味着供电电流也是无法做大的了。一般 1V5V的输出电流在 0MA-100mA,一般 60MA应用多。

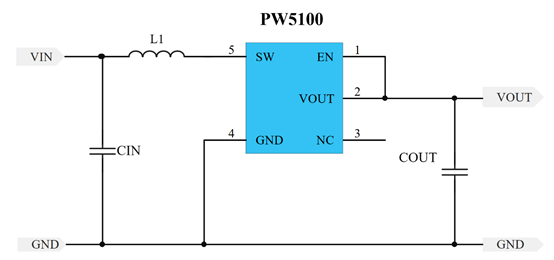

1V转 5V电路的 BOM物料准备:

1,一个 PW5100升压 IC

2,一个 10uF的贴片陶瓷电容 :输入电容 CIN

3,一个 22uF的贴片陶瓷电容:输出电容 COUT 代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

4,一个 3.3UH的贴片电感。电感大小可根据输出电流来决定,


PW5100 是一款高效率、 10uA低功耗、低纹波、高工作频率 1.2MHZ PFM 同步升压 DC/DC 变换器。输入电压最低 0.7V,输入电压范围 0.7V-5V之间,输出电压可选固定输出值,从 3.0V 5.0V 的固定输出电压 .最大开关电流 1.5A.

PW5100适用于 1节干电池 1.5V/镍氢电池 1.2V2节干电池 /镍氢电池, 3节干电池 /镍氢电池输入,升压稳压芯片。最高效率 95%
