1.5V转5V超简洁的芯片电路图

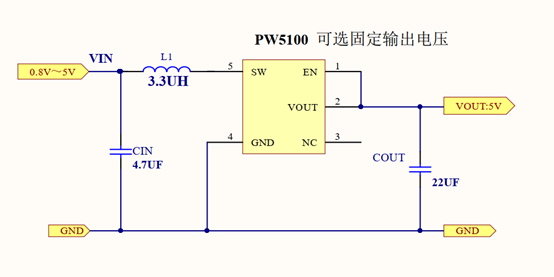

PW5100满足 1.5V转 5V的很简洁芯片电路，同时达到了最少的元件即可组成 DC-DC电路 1.5V转 5V的升压转换器系统。

PW5100在 1.5V转 5V输出无负载时，输入效率电流极低，典型值 10uA。可以适用于干电池升压 5V的同时，要求功耗低，可以使产品的待机时间长的特点。

PW5100支持输入电压范围 0.7V-5V之间，输入电压范围宽。同时低压升降压芯片可以看 PW5410B和 PW2224，如 2.5V-4.2V，升降压输出 3.3V等。 代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。
