1.2V转5V稳压芯片，低功耗电路

    PW5100具有将低输入电压 0.7V-5V之间的范围，升压型，升压到 5V的稳定电压输出。

可以使其镍氢电池 1.2V稳定输出 5V的 1.2V转 5V芯片。

   PW5100具有极低的输入静态功耗， 1.2V时，应用在 15uA左右，输入电压越高，可以降低到 5uA。同时具有 1.5A的导通开关电流，注意是输入端的， DC-DC芯片升压输出范围宽，是无法以输出电流来衡量的，比较电压不一样，功率也不一样。



镍氢电池升压芯片组建一个完整的升压电路系统，需要什么材料？

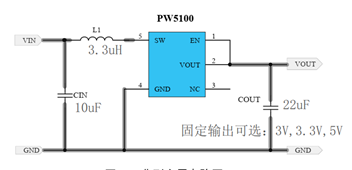

需要 4样材料： PW5100低压升压芯片，贴片电感 3.3UH，两个 22uF的贴片陶瓷电容 CIN和 COUT就可以了。 代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值，从 3.0V 至 5.0V 的固定输出电压 .

PW5100 仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz， 支持小型的外部电感器和输出电容器， 同时又能保持超低的静态电流，实现最高的效率。

产品特点

最大效率可达： 95％

超低启动电压： 0.7V

宽输入电压范围： 0.7V～ 5.0V

输出电压范围可选： 3.0V～ 5.0V

静态电流： 10uA

最大开关电流： 1.5A

应用范围

 1～ 3 节碱性电池或镍氢电池供电应用

蓝牙耳机充电仓、数码相机

 LED 灯、血压计、遥控玩具
