156号 3V-20V 输入限流和过压保护芯片模板 PW1558， 1A-5A
1.1 名称： 3V-20V 输入限流和过压保护芯片模板 PW1558， 1A-5A
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 3V-20V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）

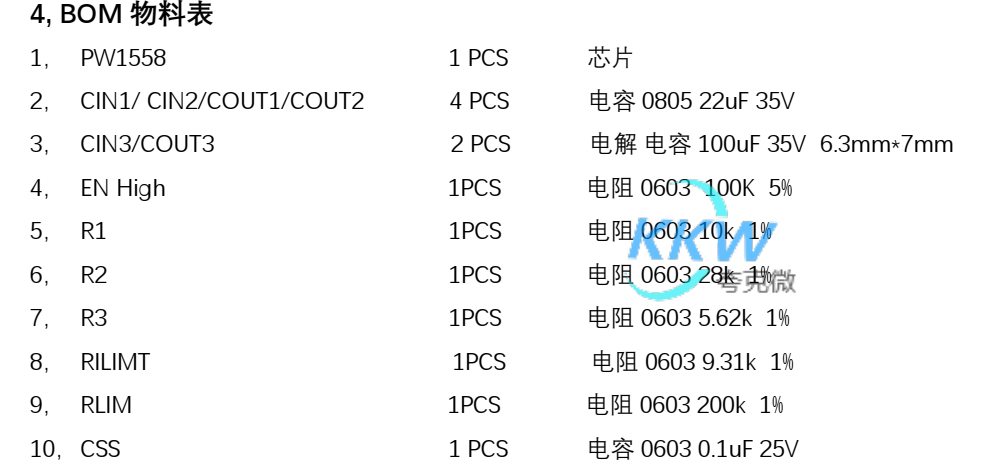

1.4 限流设置： 默认 3A 设置，把 RILIMT 电阻更换成 R2 时，限流为 1A； 把 RILIMT 电阻更换成
R3 时，限流为 5A。
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 3V-20V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置： 默认 3A 设置，把 RILIMT 电阻更换成 R2 时，限流为 1A； 把 RILIMT 电阻更换成
R3 时，限流为 5A。
详情
1.1 名称： 3V-20V 输入限流和过压保护芯片模板 PW1558， 1A-5A
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 3V-20V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置： 默认 3A 设置，把 RILIMT 电阻更换成 R2 时，限流为 1A； 把 RILIMT 电阻更换成
R3 时，限流为 5A。
1.5 芯片功能简介：
1， 可调限流和过压保护芯片： PW 1558
PW1558 是一款可调的限流芯片，可达 1A-5.5A 限流，适用于 3V-24V 输入限流应用。同时
集成了过压保护关闭功能，输入达到 RLIM 电阻设定的过压保护值时，会关闭输出，以保护输入
异常高压后及时关闭输出，防止损坏后级电路， 同时输入耐压达到 28V。

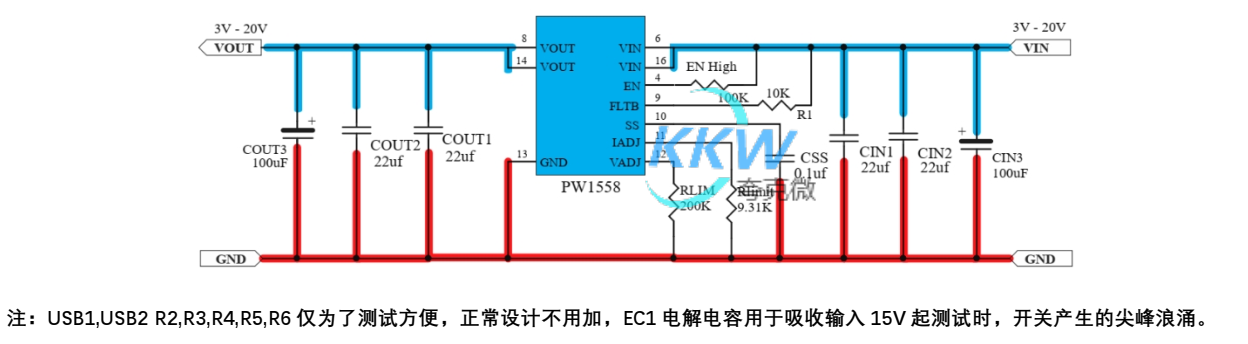

2， 电路图：
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 3V-20V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 限流设置： 默认 3A 设置，把 RILIMT 电阻更换成 R2 时，限流为 1A； 把 RILIMT 电阻更换成
R3 时，限流为 5A。
1.5 芯片功能简介：
1， 可调限流和过压保护芯片： PW 1558
PW1558 是一款可调的限流芯片，可达 1A-5.5A 限流，适用于 3V-24V 输入限流应用。同时
集成了过压保护关闭功能，输入达到 RLIM 电阻设定的过压保护值时，会关闭输出，以保护输入
异常高压后及时关闭输出，防止损坏后级电路， 同时输入耐压达到 28V。
2， 电路图：

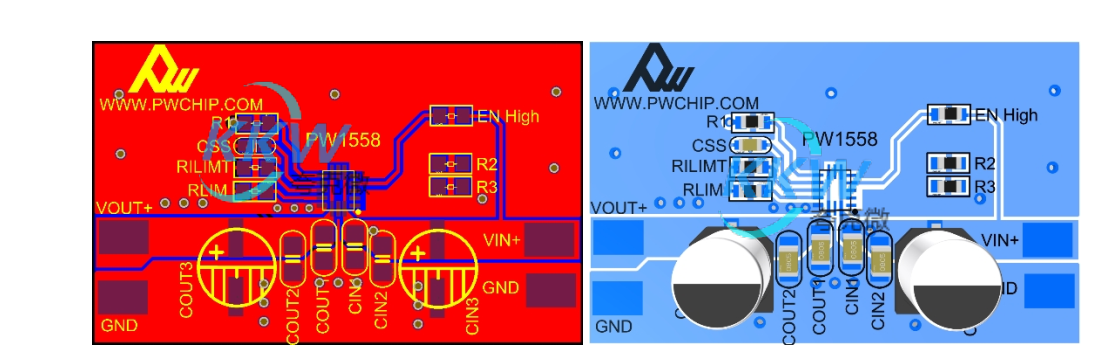

3 ,PCB 图和 3D 显示图
