两节串联磷酸铁锂电池保护方案板， 6A 过流，带电池均衡 150号
1.1 名称：两节串联磷酸铁锂电池保护方案板， 6A 过流，带电池均衡
1.2 应用： 6.4V 磷酸铁锂电池组：两节 3.2V 磷酸铁锂电池串联组，可多组并联
1.3 过放电检测电压： 2V，过充电检测电压： 3.65V
1.4 （P+/P-）保护板输入电压： 5V-7.2V，锂电池放电电压： 4V∽ 7.2V 瞬间电流 6A，工作电
流推荐 4A 以下
1.2 应用： 6.4V 磷酸铁锂电池组：两节 3.2V 磷酸铁锂电池串联组，可多组并联
1.3 过放电检测电压： 2V，过充电检测电压： 3.65V
1.4 （P+/P-）保护板输入电压： 5V-7.2V，锂电池放电电压： 4V∽ 7.2V 瞬间电流 6A，工作电
流推荐 4A 以下
详情
1.1 名称：两节串联磷酸铁锂电池保护方案板， 6A 过流，带电池均衡
1.2 应用： 6.4V 磷酸铁锂电池组：两节 3.2V 磷酸铁锂电池串联组，可多组并联
1.3 过放电检测电压： 2V，过充电检测电压： 3.65V
1.4 （P+/P-）保护板输入电压： 5V-7.2V，锂电池放电电压： 4V∽ 7.2V 瞬间电流 6A，工作电
流推荐 4A 以下
1.5 芯片功能简介：
1， 磷酸铁锂电池保护电路： PW2122
PW2122 单串磷酸铁锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保
护值。
2， 磷酸铁锂电池电量均衡芯片： PW2213B
PW2213B 磷酸铁锂电池电量均衡电路芯片。可多串磷酸铁锂电池，多并电路。

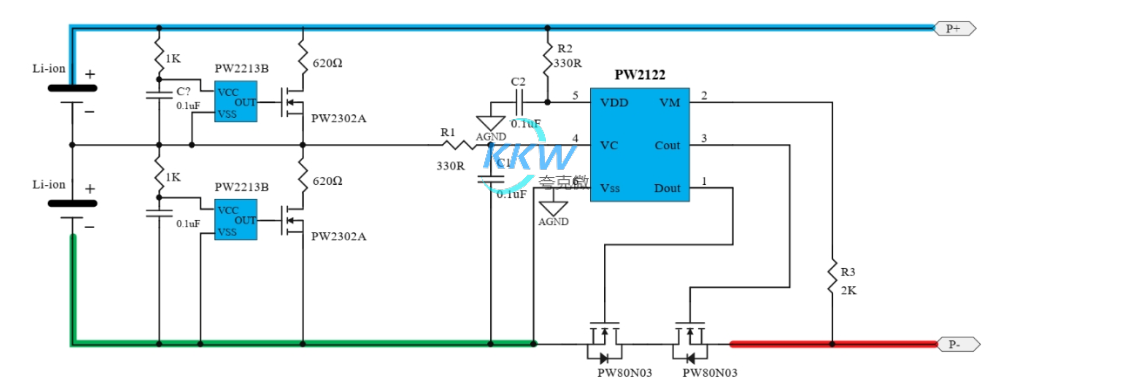

3， 电路图： PIN to PIN PW7052
1.2 应用： 6.4V 磷酸铁锂电池组：两节 3.2V 磷酸铁锂电池串联组，可多组并联
1.3 过放电检测电压： 2V，过充电检测电压： 3.65V
1.4 （P+/P-）保护板输入电压： 5V-7.2V，锂电池放电电压： 4V∽ 7.2V 瞬间电流 6A，工作电
流推荐 4A 以下
1.5 芯片功能简介：
1， 磷酸铁锂电池保护电路： PW2122
PW2122 单串磷酸铁锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保
护值。
2， 磷酸铁锂电池电量均衡芯片： PW2213B
PW2213B 磷酸铁锂电池电量均衡电路芯片。可多串磷酸铁锂电池，多并电路。
3， 电路图： PIN to PIN PW7052
4， PCB 图和 3D 显示图
