两节串联磷酸铁锂电池保护方案板， 4A 过流， 149号
1.1 名称：两节串联磷酸铁锂电池保护方案板， 4A 过流，
1.2 应用： 6.4V 锂电池组：两节 3.2V 磷酸铁锂电池串联组，可多并联
1.3 过放电检测电压： 2V，过充电检测电压： 3.65V
1.4 （P+/P-）保护板输入电压： 5V-7.2V，锂电池放电电压： 4V∽7.2V
1.2 应用： 6.4V 锂电池组：两节 3.2V 磷酸铁锂电池串联组，可多并联
1.3 过放电检测电压： 2V，过充电检测电压： 3.65V
1.4 （P+/P-）保护板输入电压： 5V-7.2V，锂电池放电电压： 4V∽7.2V
详情
1.1 名称：两节串联磷酸铁锂电池保护方案板， 4A 过流，
1.2 应用： 6.4V 锂电池组：两节 3.2V 磷酸铁锂电池串联组，可多并联
1.3 过放电检测电压： 2V，过充电检测电压： 3.65V
1.4 （P+/P-）保护板输入电压： 5V-7.2V，锂电池放电电压： 4V∽7.2V
1.5 芯片功能简介：
1， 磷酸铁锂电池保护电路： PW2122
PW2122 两节磷酸铁锂电池的过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保
护值。

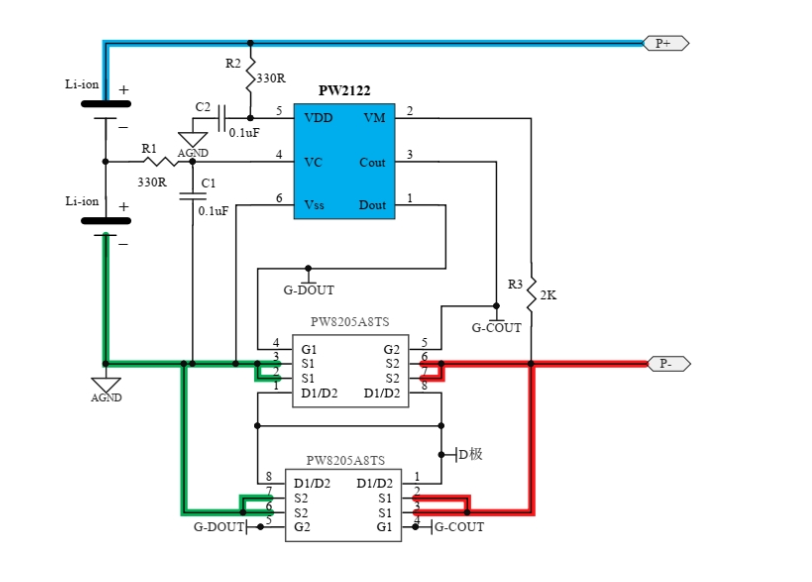

2， 电路图：
1.2 应用： 6.4V 锂电池组：两节 3.2V 磷酸铁锂电池串联组，可多并联
1.3 过放电检测电压： 2V，过充电检测电压： 3.65V
1.4 （P+/P-）保护板输入电压： 5V-7.2V，锂电池放电电压： 4V∽7.2V
1.5 芯片功能简介：
1， 磷酸铁锂电池保护电路： PW2122
PW2122 两节磷酸铁锂电池的过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保
护值。
2， 电路图：
3， PCB 图和 3D 显示图
