五节串联锂电池保护方案板， 20A 过流，带电池均衡电路 144号
1 电路板 PCB 描述：
1.1 名称：五节串联锂电池保护方案板， 20A 过流，带电池均衡电路
1.2 应用： 18.5V 锂电池组：五串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）
1.5 均衡电路：被动均衡
1.1 名称：五节串联锂电池保护方案板， 20A 过流，带电池均衡电路
1.2 应用： 18.5V 锂电池组：五串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）
| 1.4 |
（P+/P-）保护板输入电压： 15V-21V， 21V 充满； 五串锂电池组放电电压： 12V∽21V。 瞬间电流 20A，工作电流推荐 10A 以下 |
详情
1 电路板 PCB 描述：
1.1 名称：五节串联锂电池保护方案板， 20A 过流，带电池均衡电路
1.2 应用： 18.5V 锂电池组：五串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）
1.5 均衡电路：被动均衡
1.6 芯片功能简介：
1，锂电池保护电路： PW1116
PW1116 五串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。
2， 锂电池电量均衡芯片： PW2213
PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。

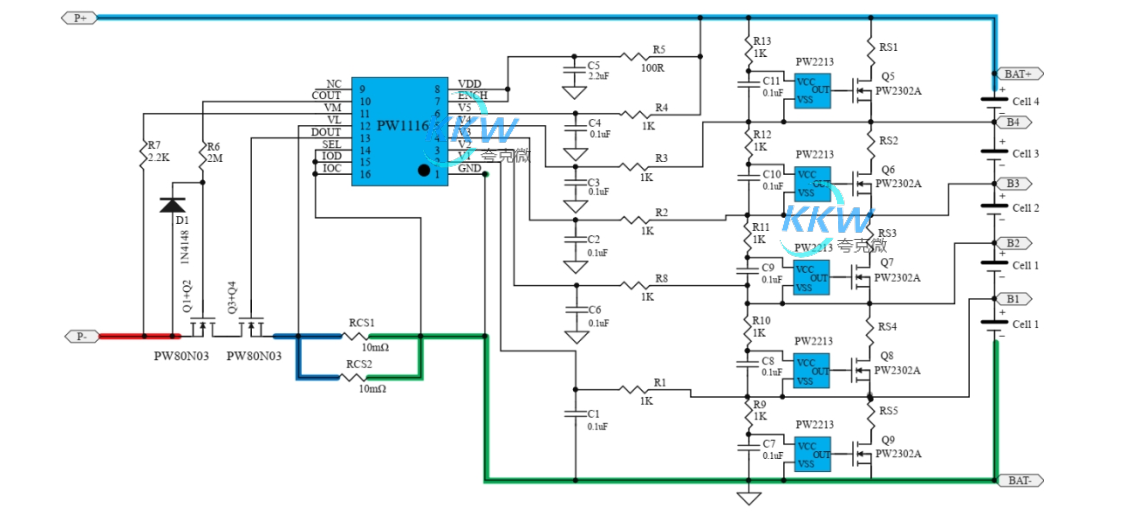

2，电路图：
1.1 名称：五节串联锂电池保护方案板， 20A 过流，带电池均衡电路
1.2 应用： 18.5V 锂电池组：五串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）
| 1.4 |
（P+/P-）保护板输入电压： 15V-21V， 21V 充满； 五串锂电池组放电电压： 12V∽21V。 瞬间电流 20A，工作电流推荐 10A 以下 |
1.6 芯片功能简介：
1，锂电池保护电路： PW1116
PW1116 五串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。
2， 锂电池电量均衡芯片： PW2213
PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。
2，电路图：
3， PCB 图和 3D 显示图
