两节串联锂电池保护方案板， 6A 过流，带电池均衡 142号
1.1 名称：两节串联锂电池保护方案板， 6A 过流，带电池均衡
1.2 应用： 7.4V 锂电池组：两节 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V，过充电检测电压： 4.25V
1.4 （P+/P-）保护板输入电压： 5V-8.4V，锂电池放电电压： 5V∽ 8.4V 瞬间电流 6A，工作电
流推荐 4A 以下
1.2 应用： 7.4V 锂电池组：两节 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V，过充电检测电压： 4.25V
1.4 （P+/P-）保护板输入电压： 5V-8.4V，锂电池放电电压： 5V∽ 8.4V 瞬间电流 6A，工作电
流推荐 4A 以下
详情
1.1 名称：两节串联锂电池保护方案板， 6A 过流，带电池均衡
1.2 应用： 7.4V 锂电池组：两节 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V，过充电检测电压： 4.25V
1.4 （P+/P-）保护板输入电压： 5V-8.4V，锂电池放电电压： 5V∽ 8.4V 瞬间电流 6A，工作电
流推荐 4A 以下
1.5 芯片功能简介：
1， 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。
2， 锂电池电量均衡芯片： PW2213
PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。

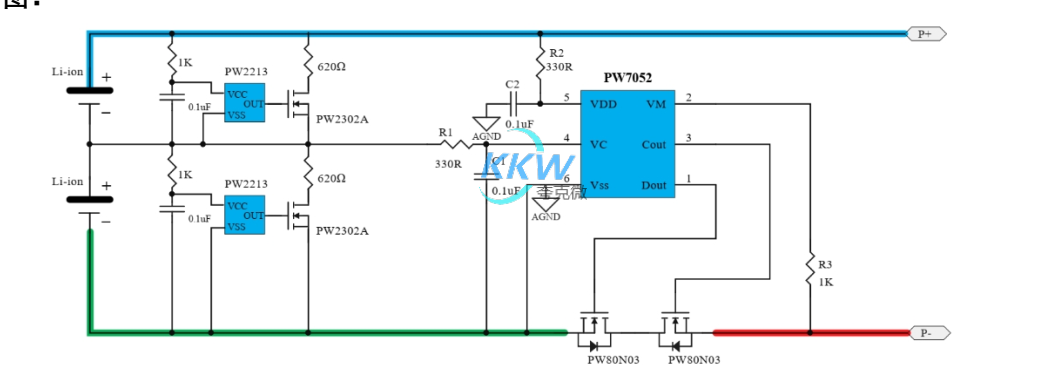

3， 电路图：
1.2 应用： 7.4V 锂电池组：两节 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V，过充电检测电压： 4.25V
1.4 （P+/P-）保护板输入电压： 5V-8.4V，锂电池放电电压： 5V∽ 8.4V 瞬间电流 6A，工作电
流推荐 4A 以下
1.5 芯片功能简介：
1， 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。
2， 锂电池电量均衡芯片： PW2213
PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。
3， 电路图：
4， PCB 图和 3D 显示图
