PD 和 QC 快充充电器 2A 给三节磷酸铁锂电池充电芯片方案 PW4000 137号
1 电路板 PCB 描述：
1.1 名称： PD 和 QC 快充充电器 2A 给三节磷酸铁锂电池充电芯片 方案 PW4000
1.2 应用：便捷充电设备等
1.3 电池组： 9.6V 锂电池组，三串磷酸铁锂电池可多并，充满 10.8V
1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
1.5 Max 充电电流： 2A
1.1 名称： PD 和 QC 快充充电器 2A 给三节磷酸铁锂电池充电芯片 方案 PW4000
1.2 应用：便捷充电设备等
1.3 电池组： 9.6V 锂电池组，三串磷酸铁锂电池可多并，充满 10.8V
1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
1.5 Max 充电电流： 2A
详情
1 电路板 PCB 描述：
1.1 名称： PD 和 QC 快充充电器 2A 给三节磷酸铁锂电池充电芯片 方案 PW4000
1.2 应用：便捷充电设备等
1.3 电池组： 9.6V 锂电池组，三串磷酸铁锂电池可多并，充满 10.8V
1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
1.5 Max 充电电流： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4000
PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。
2， USB C 口 PD/QC 快充协议芯片： PW6606
PW6606 是 PD/QC 快充协议芯片， SINK 端，负责协议通讯快充充电器使输出其指定的电压。

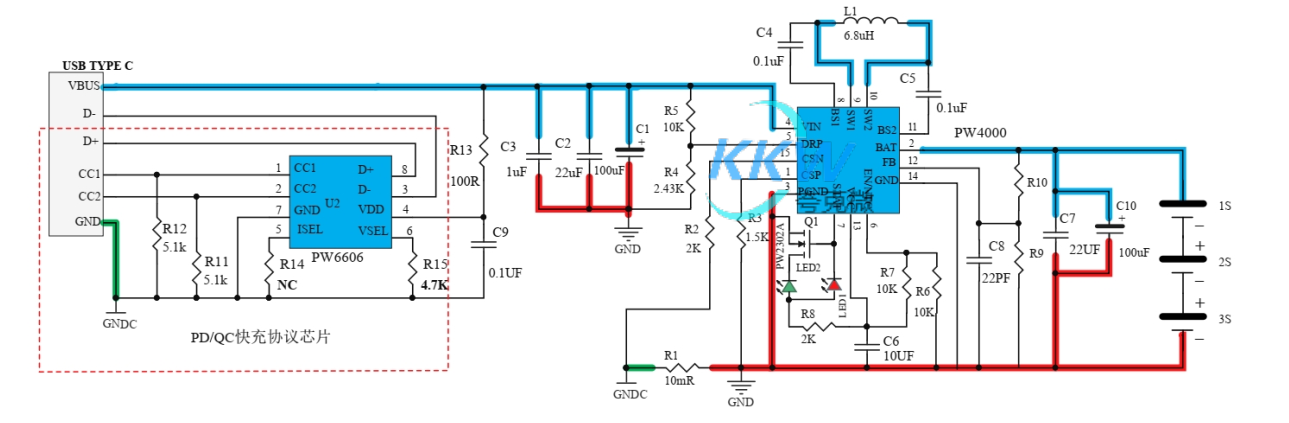

2， 电路图：
1.1 名称： PD 和 QC 快充充电器 2A 给三节磷酸铁锂电池充电芯片 方案 PW4000
1.2 应用：便捷充电设备等
1.3 电池组： 9.6V 锂电池组，三串磷酸铁锂电池可多并，充满 10.8V
1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
1.5 Max 充电电流： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4000
PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。
2， USB C 口 PD/QC 快充协议芯片： PW6606
PW6606 是 PD/QC 快充协议芯片， SINK 端，负责协议通讯快充充电器使输出其指定的电压。
2， 电路图：
