锂电池升压 3.3V2.4A，电路板 132号
1， 电路板 PCB 描述：
1.1 名称： 锂电池升压 3.3V2.4A，电路板
1.2 应用：升降压电压转换板
1.3 VIN 输入电压： 3V-4.2V
1.4 VOUT 输出电压： 3.3V2.4A
1.1 名称： 锂电池升压 3.3V2.4A，电路板
1.2 应用：升降压电压转换板
1.3 VIN 输入电压： 3V-4.2V
1.4 VOUT 输出电压： 3.3V2.4A
详情
1， 电路板 PCB 描述：
1.1 名称： 锂电池升压 3.3V2.4A，电路板
1.2 应用：升降压电压转换板
1.3 VIN 输入电压： 3V-4.2V
1.4 VOUT 输出电压： 3.3V2.4A
1.5 芯片功能简介：
1， 升压电源芯片： PW6276
PW6276 是一颗高效同步升压转换芯片， 内部集成低阻抗功率 MOS.
2，降压电源芯片： PW 2163
PW2163 输入电压 4.5V～ 18V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 3A， 封装 SOT23-6。

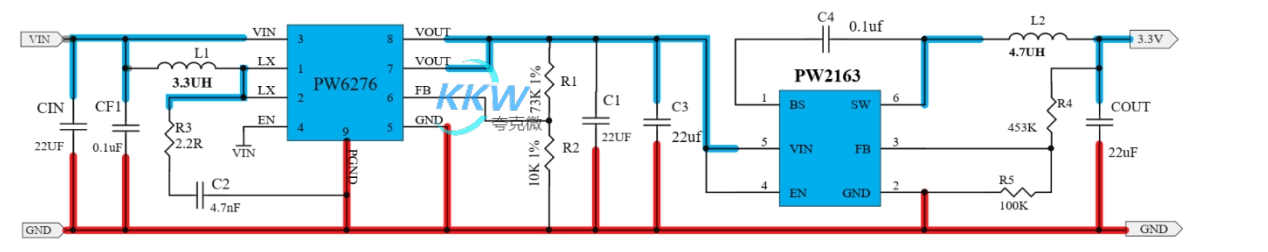

2，电路图：
1.1 名称： 锂电池升压 3.3V2.4A，电路板
1.2 应用：升降压电压转换板
1.3 VIN 输入电压： 3V-4.2V
1.4 VOUT 输出电压： 3.3V2.4A
1.5 芯片功能简介：
1， 升压电源芯片： PW6276
PW6276 是一颗高效同步升压转换芯片， 内部集成低阻抗功率 MOS.
2，降压电源芯片： PW 2163
PW2163 输入电压 4.5V～ 18V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 3A， 封装 SOT23-6。
2，电路图：

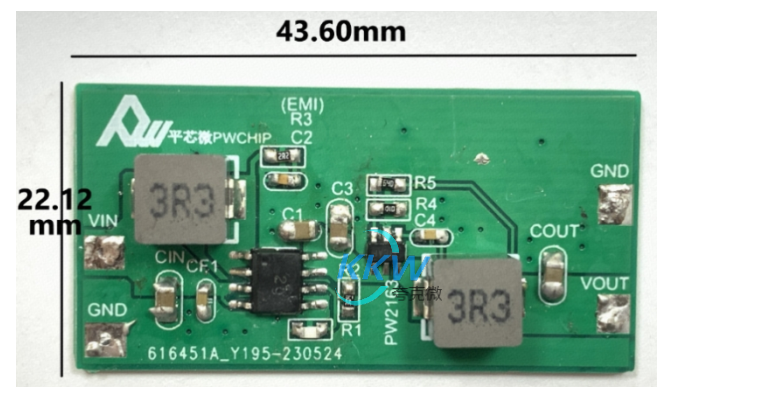

3， PCB 图和 3D 显示图
