三节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口， 128号
1 电路板 PCB 描述：
1.1 名称：三节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.4 输入（USB1）： 5V2.4A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB1）： 5V2.4A （放电亮 LED2）
1.1 名称：三节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.4 输入（USB1）： 5V2.4A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB1）： 5V2.4A （放电亮 LED2）
详情
1 电路板 PCB 描述：
1.1 名称：三节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.4 输入（USB1）： 5V2.4A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB1）： 5V2.4A （放电亮 LED2）

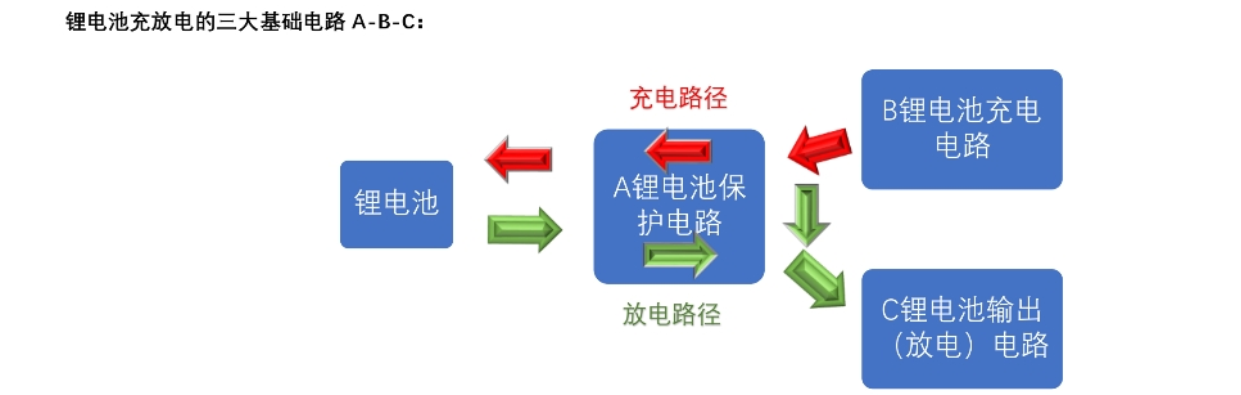

1.6 芯片功能简介：
1， B 锂电池充电电路： PW4053A
PW4053A锂电池充电管理芯片， 5V 输入可达 3A， ， 支持 5V 输入升压三串锂电池充电。
2， A 锂电池保护电路： PW7126
PW7126 三串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片， 输入 4.5V-18V，可调恒压输出电压值， 输出可达 3A 电流。
4， PWDRP02 USB type C 的 PD 快充协议 IC， DRP 双向模式
1.1 名称：三节串联锂电池充放电板,5V2.4A 输入和输出同 USB C 口，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.4 输入（USB1）： 5V2.4A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB1）： 5V2.4A （放电亮 LED2）
1.6 芯片功能简介：
1， B 锂电池充电电路： PW4053A
PW4053A锂电池充电管理芯片， 5V 输入可达 3A， ， 支持 5V 输入升压三串锂电池充电。
2， A 锂电池保护电路： PW7126
PW7126 三串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片， 输入 4.5V-18V，可调恒压输出电压值， 输出可达 3A 电流。
4， PWDRP02 USB type C 的 PD 快充协议 IC， DRP 双向模式

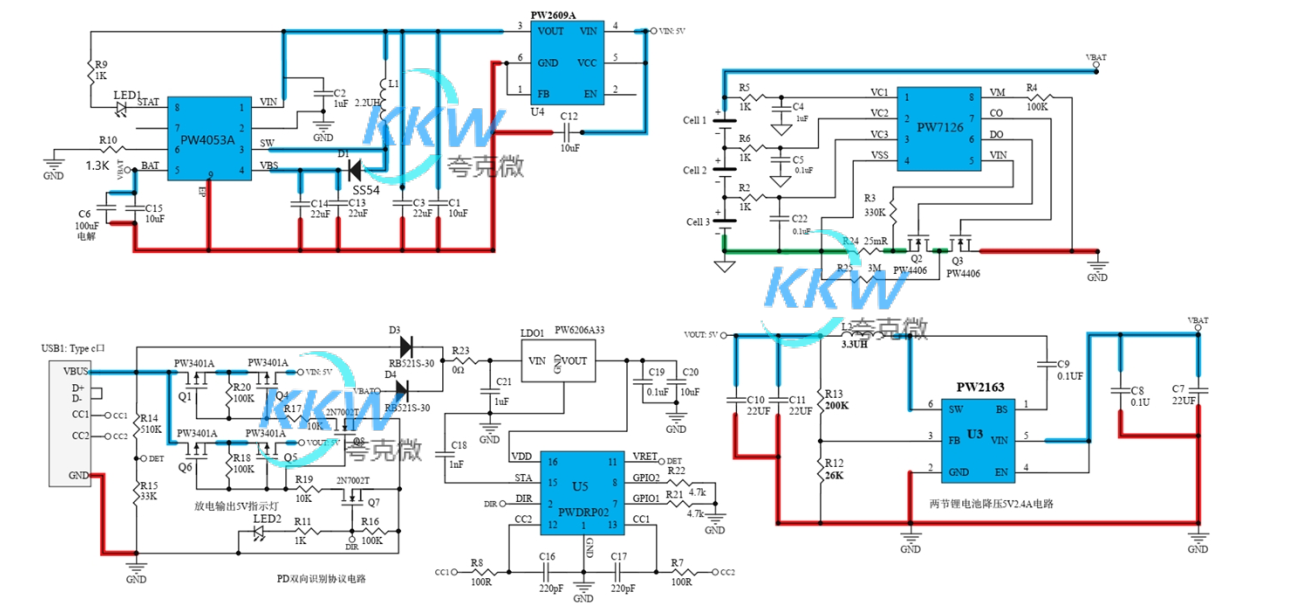

2， 电路图：
PCB 布局分两部分电路：信号控制电路+功率电路
蓝色粗线功率走线布局宽；。
红色粗线功率地，画板要点：功率地要宽，各点连接回路距离短，地要多打孔.

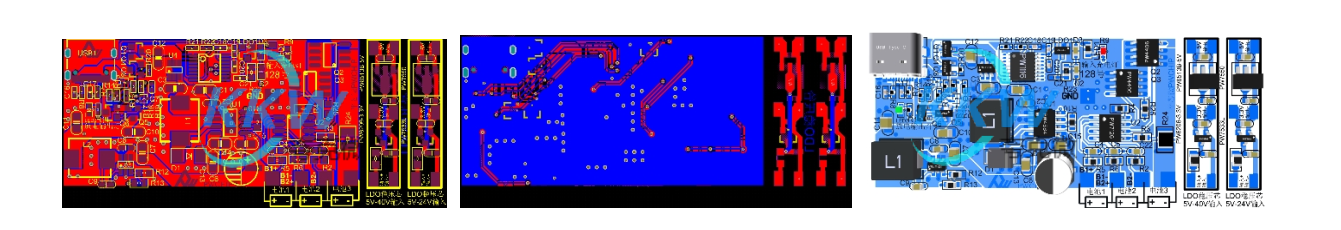

3， PCB 图和 3D 显示图

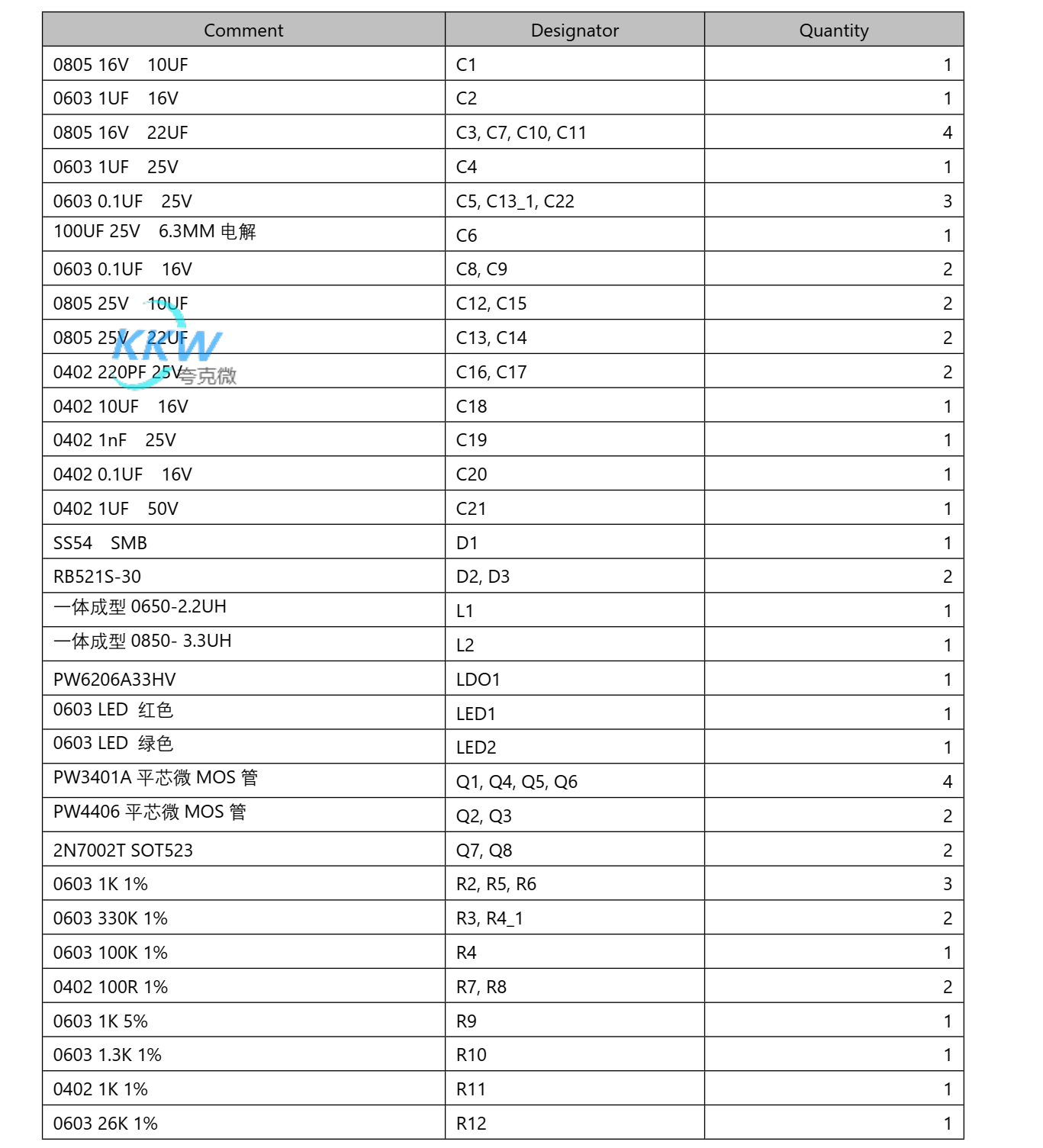

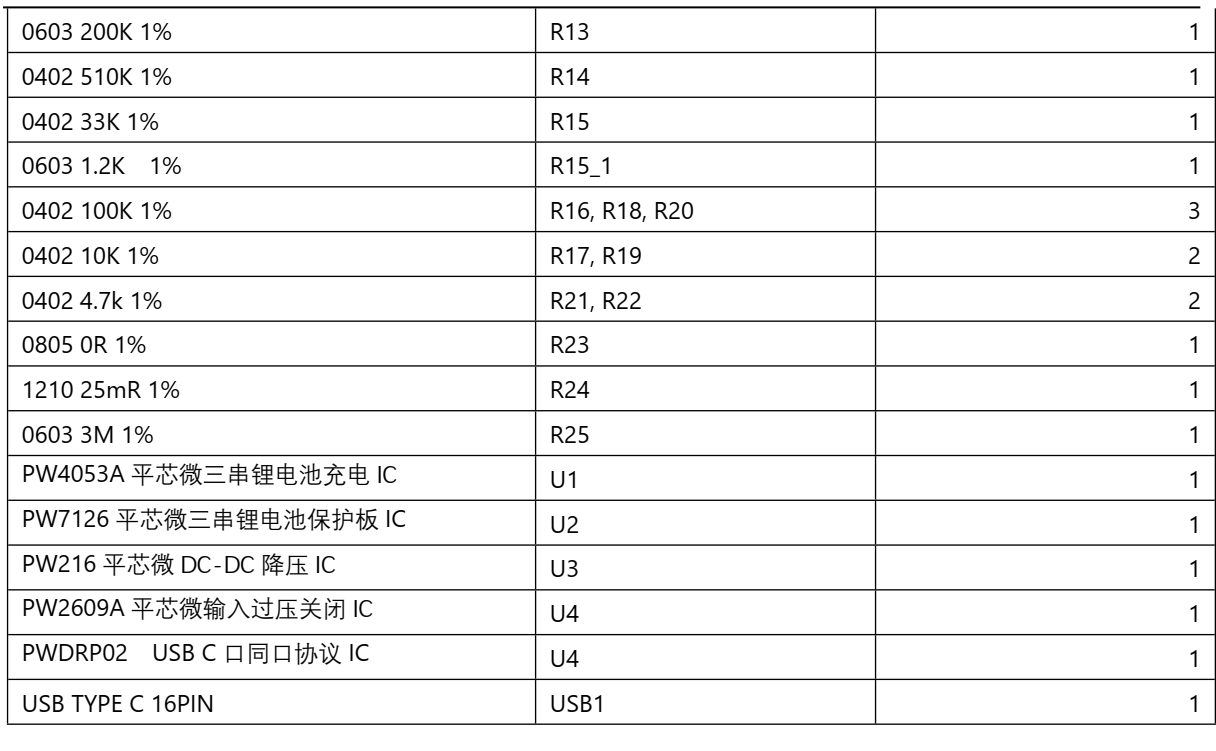

4， BOM 物料表
