5V-12V 给三串磷酸铁锂电池充电升降压芯片， PW4000 支持快充 PD 输入 119号
1 电路板 PCB 描述：
1.1 名称： 5V-12V 给三串磷酸铁锂电池充电升降压芯片， PW4000 支持快充 PD 输入
1.2 应用：便捷充电设备等
1.3 电池组： 9.6V 磷酸铁锂电池组，三串可多并，充满 10.8V
1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V（阻值请查看 PW6603 规格书）
去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接输入 DC： 5V-20V 正常工作给电池充电。
1.5 Max 充电电流： 2A
1.1 名称： 5V-12V 给三串磷酸铁锂电池充电升降压芯片， PW4000 支持快充 PD 输入
1.2 应用：便捷充电设备等
1.3 电池组： 9.6V 磷酸铁锂电池组，三串可多并，充满 10.8V
1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V（阻值请查看 PW6603 规格书）
去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接输入 DC： 5V-20V 正常工作给电池充电。
1.5 Max 充电电流： 2A
详情
1 电路板 PCB 描述：
1.1 名称： 5V-12V 给三串磷酸铁锂电池充电升降压芯片， PW4000 支持快充 PD 输入
1.2 应用：便捷充电设备等
1.3 电池组： 9.6V 磷酸铁锂电池组，三串可多并，充满 10.8V
1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V（阻值请查看 PW6603 规格书）
去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接输入 DC： 5V-20V 正常工作给电池充电。
1.5 Max 充电电流： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4000
PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。
2， USB C 口 PD 快充协议芯片： PW6603
PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。
2， 电路图：
1.1 名称： 5V-12V 给三串磷酸铁锂电池充电升降压芯片， PW4000 支持快充 PD 输入
1.2 应用：便捷充电设备等
1.3 电池组： 9.6V 磷酸铁锂电池组，三串可多并，充满 10.8V
1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V（阻值请查看 PW6603 规格书）
去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接输入 DC： 5V-20V 正常工作给电池充电。
1.5 Max 充电电流： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4000
PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。
2， USB C 口 PD 快充协议芯片： PW6603
PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。

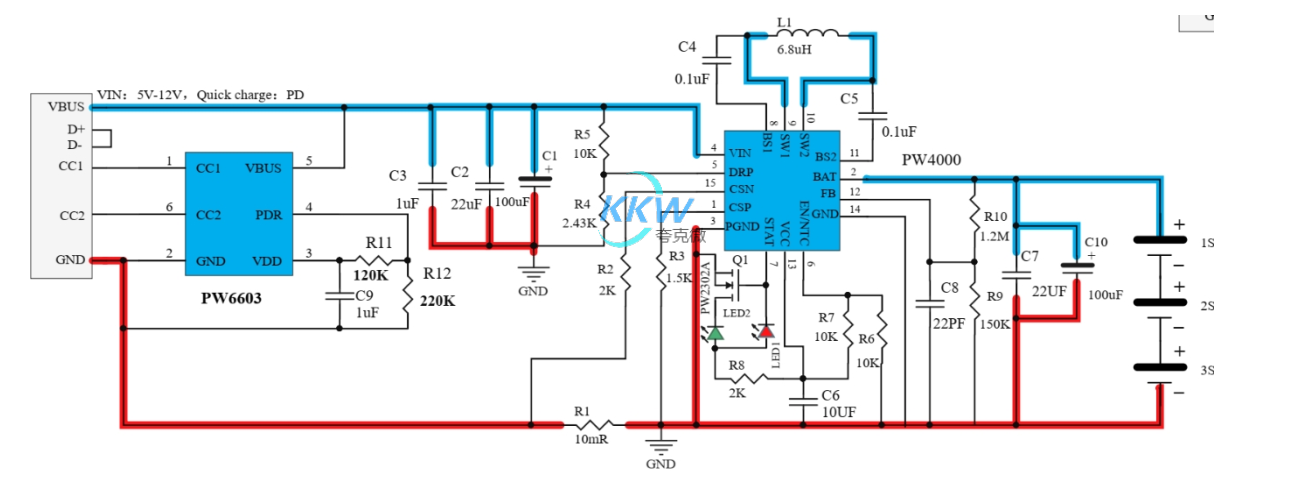

2， 电路图：

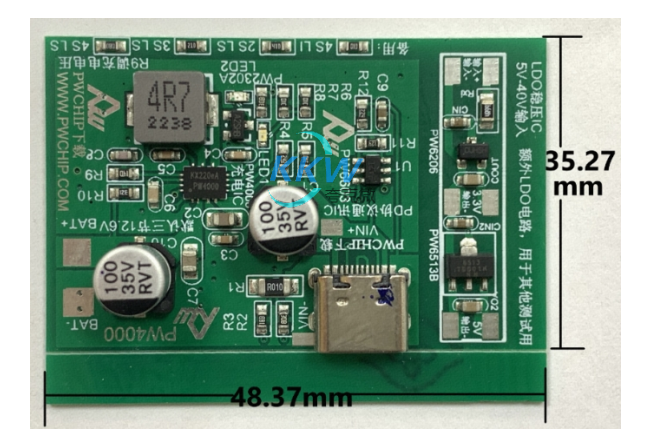

3， PCB 图和 3D 显示图

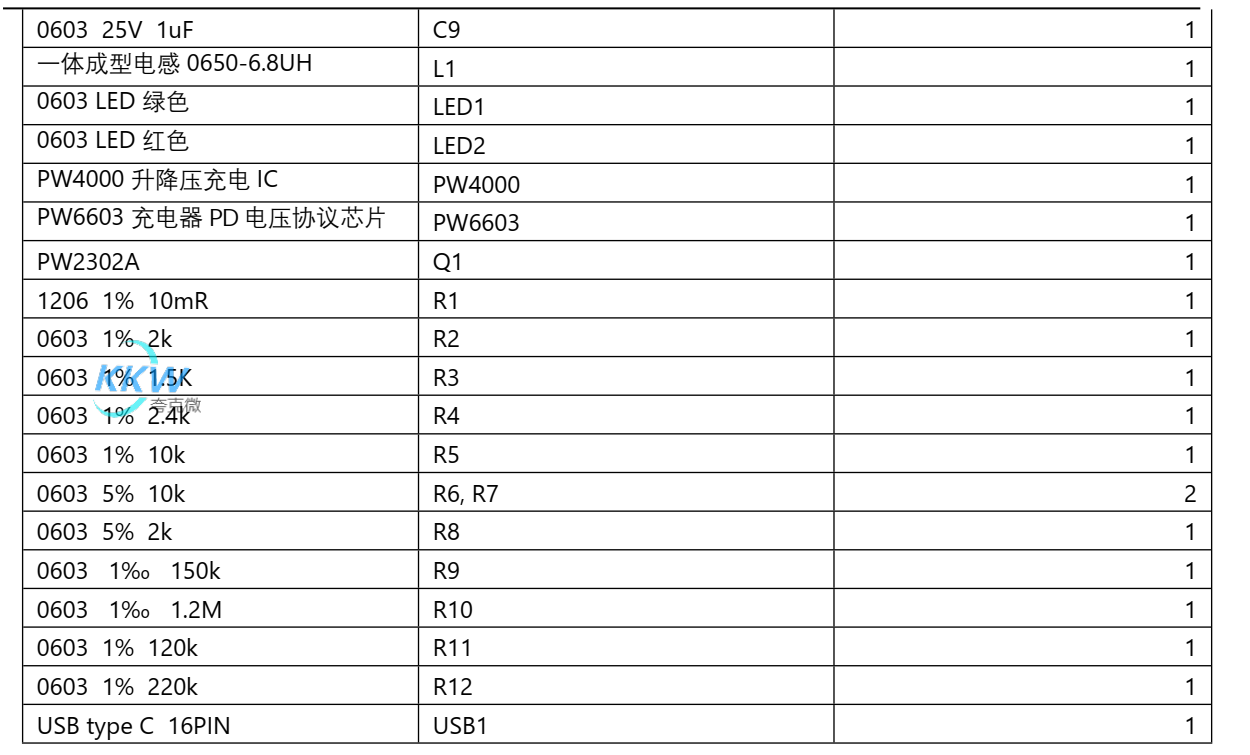

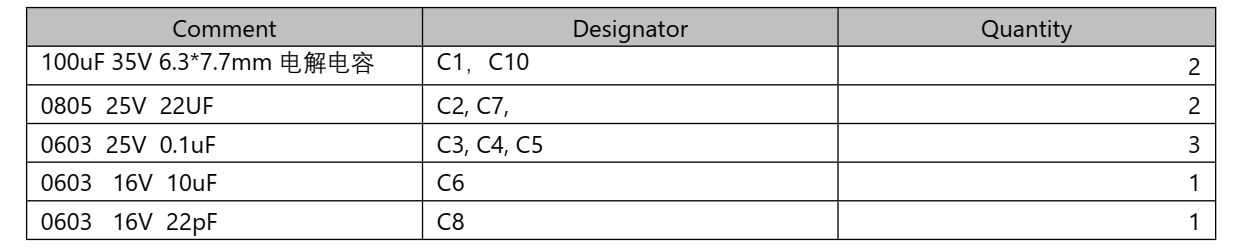

4， BOM 物料表
