四节串联锂电池充放电板,5V-9V2A 快充 QC 和 PD 输入和输出 5V2.4A 116号

1 电路板 PCB 描述：
1.1 名称：四节串联锂电池充放电板,5V-9V2A 快充 QC 和 PD 输入和输出 5V2.4A
1.2 应用：便捷充电设备等
1.3 电池组： 14.8V 锂电池组，四串多并， 充满 16.8V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯， ） ，
1.5 输出（USB2）： 5V2.4A
1.6 芯片功能简介：
1， B 锂电池充电电路： PW4040
PW4040 锂电池多节充电管理芯片， 外置 MOS， 可达 3A 充电电流， 5V 升压四串锂电池充电。
2， A 锂电池保护电路： PW1116
PW1116 四串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片， 输入 4.5V-18V，可调恒压输出电压值， 输出可达 3A 电流。
4， PD 和 QC 快充电压输出芯片:PW6606
PW6606 是颗 USB PD 快充和 QC 快充协议的 sink 端芯片，可使快充充电器输出快充电压

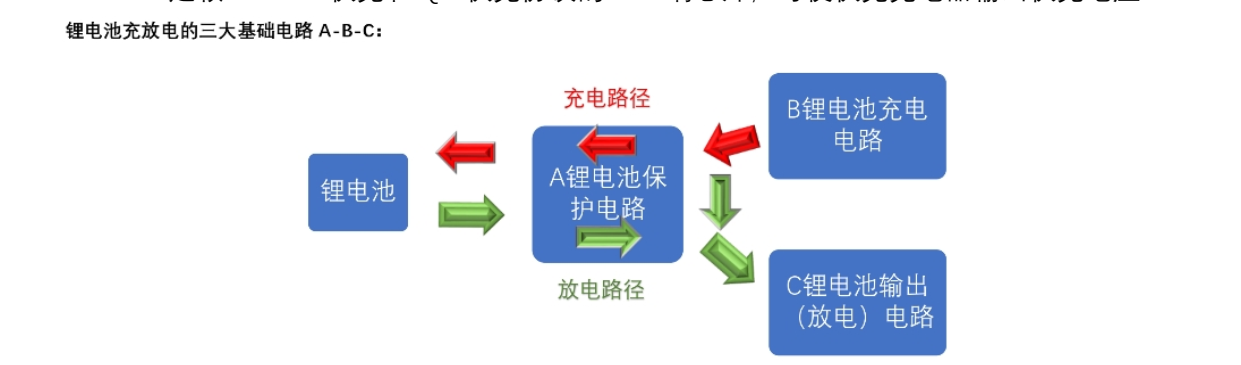

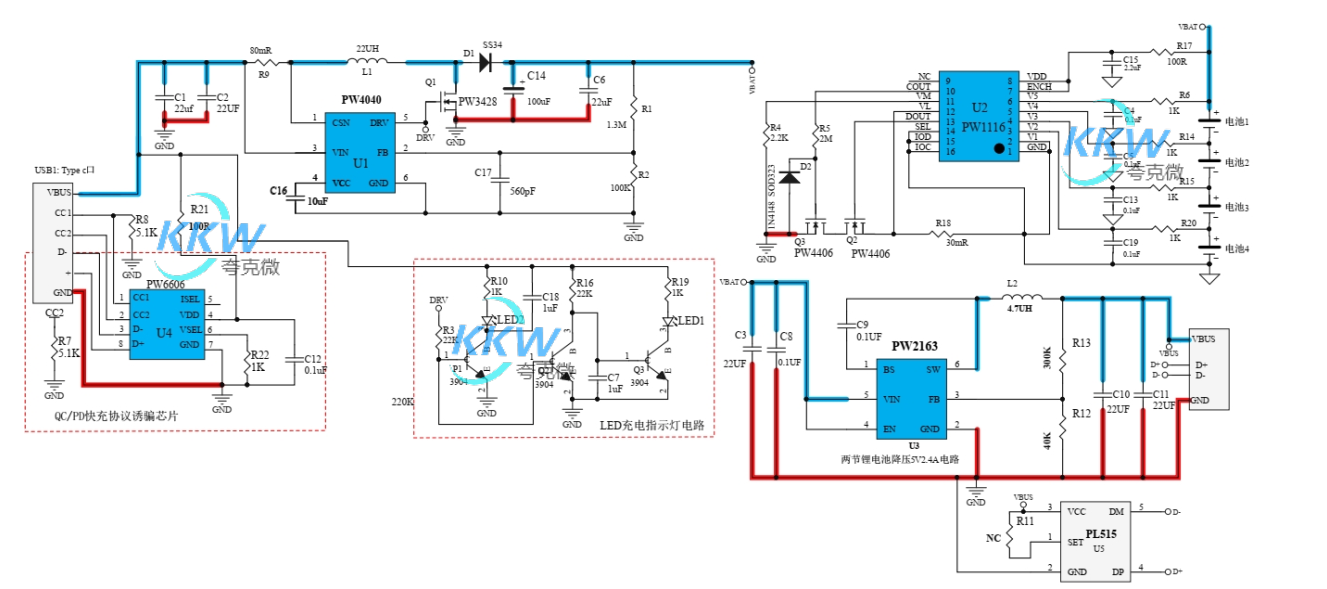

2， 电路图：


PCB 布局分两部分电路：信号控制电路+功率电路
蓝色粗线功率走线布局宽； SW 部分（PW2163 的 6PIN 和 L1,D1,Q1 三器件的相接处）因为是
功率输出要布局宽,但还因为是噪声源面积要小。
红色粗线功率地，画板要点：功率地要宽，各点连接回路距离短，地要多打孔.

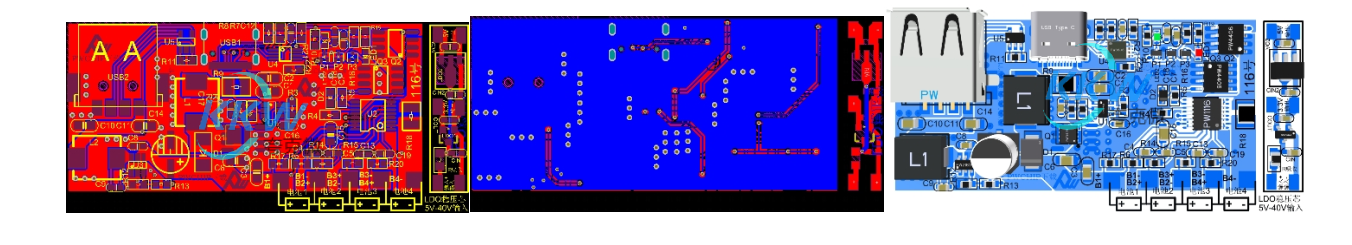

3， PCB 图和 3D 显示图

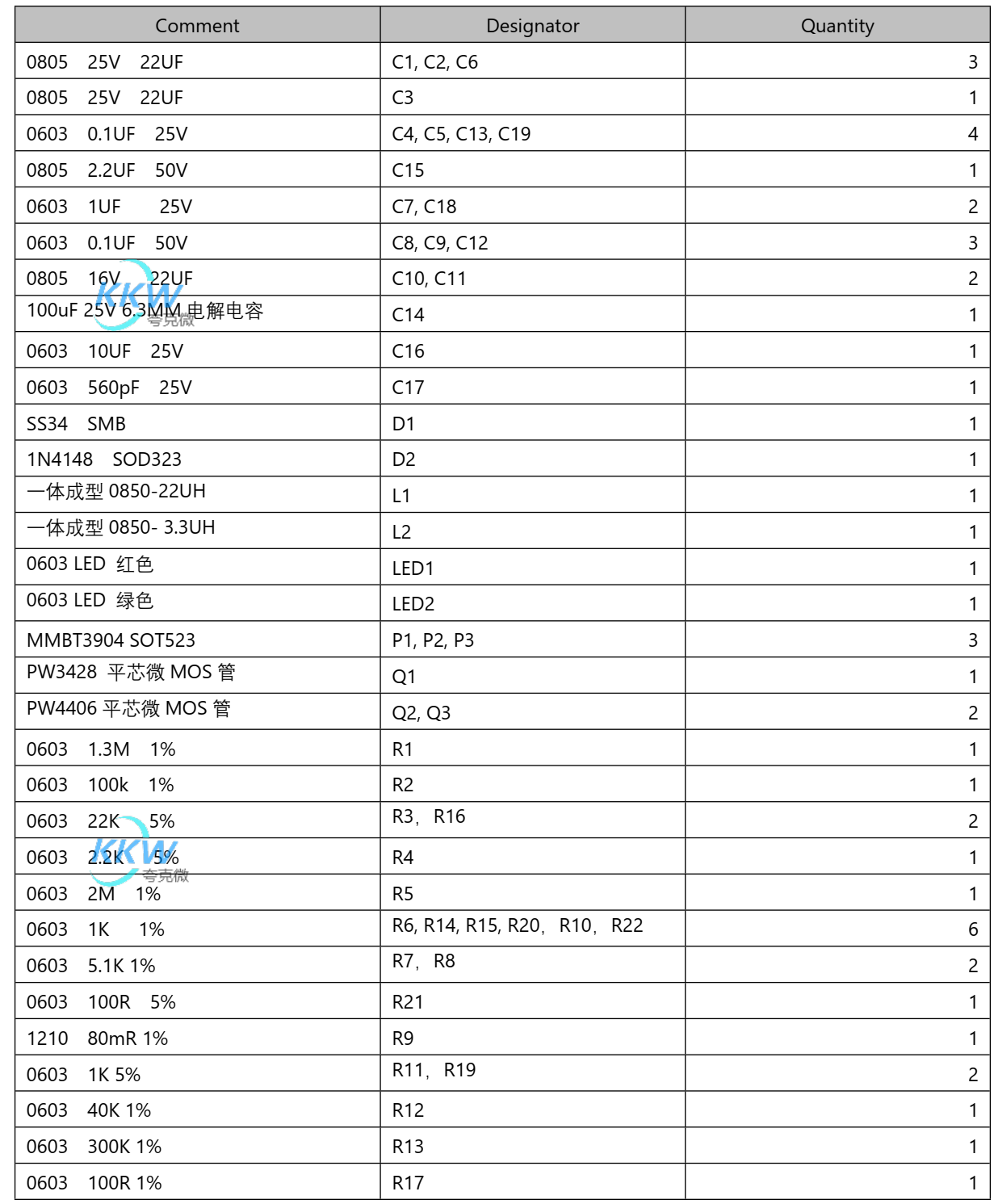

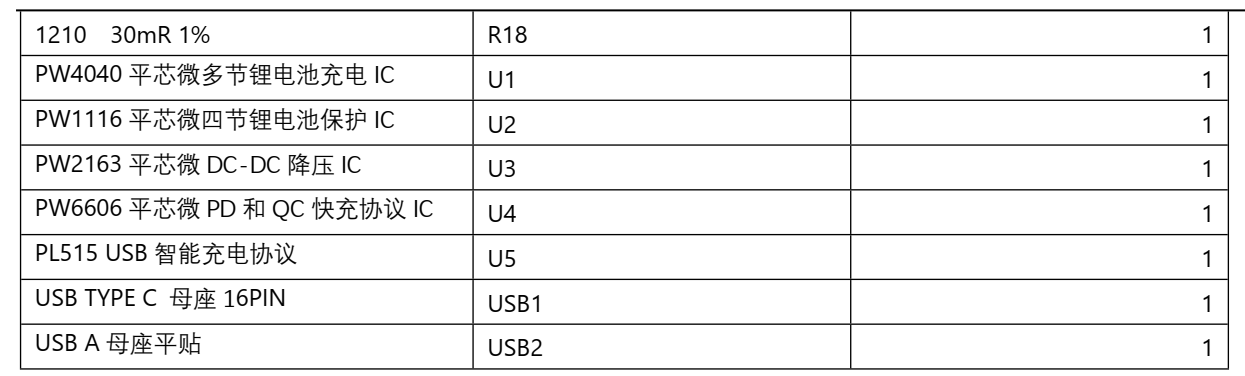

4， BOM 物料表 (LDO 电路的 BOM 不包括)
