105号 两节串联锂电池充放电板 输入12V-24V 充电

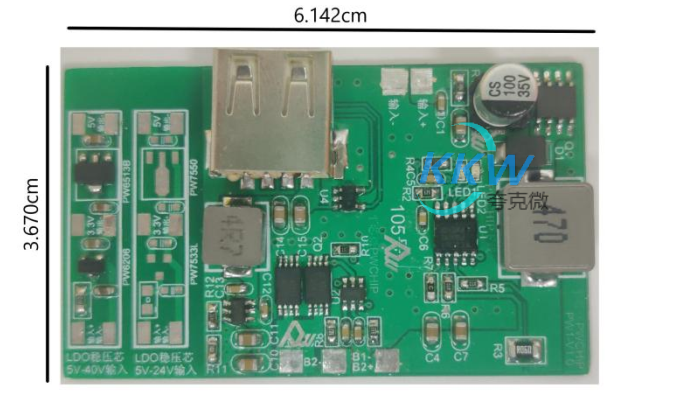

这是一款名为“两节串联锂电池充放电板”的电路板， 可方便地用于充电设备等应用。 它适
用于由两串多并联的 7.4V 锂电池组提供电源。 当输入 12V-24V 电压时（ 通过 USB1 接口），
板上的 LED 指示灯将亮起， 以表示正在进行充电。 当电池充满电时， LED 指示灯将转为闪烁
状态。如果没有电池连接， 则 LED 指示灯将闪烁。
该电路板的输出接口（ USB2 ） 提供 5V 的电压， 并可提供 2.4A （ 最大可达 3A ）的电流。电
路板中包含了多个芯片，它们的功能如下：
1 、 PW4242 芯片： 这是一款专门用于 B 类锂电池充电的电路芯片。它支持开关式高效率充
电， 最大充电电流可达 3.5A ，适用于两串锂电池充电。
2 、 PW7052 芯片：这是一款用于保护锂电池的电路芯片。它可以检测电池是否过充、过放
或过流， 并且有并联的 MOS 管，可以增加过流保护的值。该芯片适用于两串锂电池。
3 、 PW2163 芯片： 这是一款用于锂电池输出的降压恒压芯片。 它可以将输入电压从 4.5V-18V
降压，输出电压可调节并保持恒定， 输出电流可达 5A-3A 。

附原理图

附 BOM
