两节串联锂电池充放电板 100号

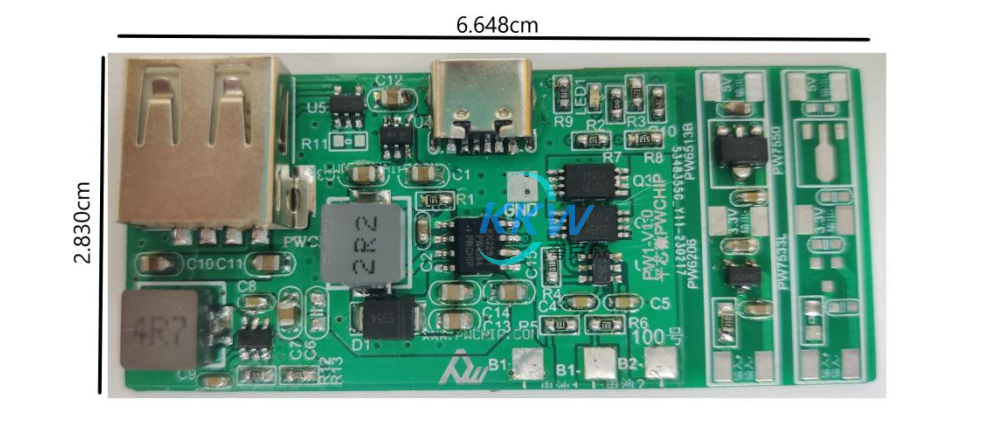

这是一款叫做 " 两节串联锂电池充放电板 " 的电路板， 主要用于便捷充电设备等领域。 它适用
于 7.4V 的锂电池组，由两串多并联组成， 充满后电压为 8.4V 。
它由一个 USB 输入口（ USB1 ） ， 可以接受 5V2A 的输入电压， 并具有以下状态指示灯： 充电
时亮灯， 充满时转灯， 没有电池时闪灯。 另一个 USB 输出口（ USB2 ） 可以输出 5V2.4A 的电
流。

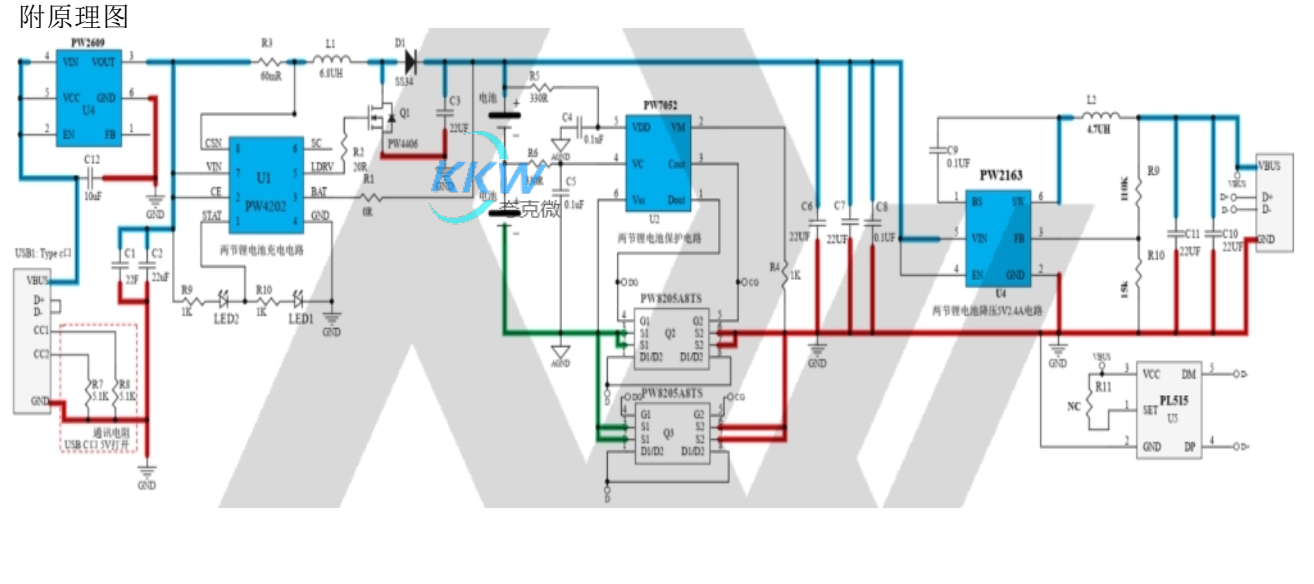

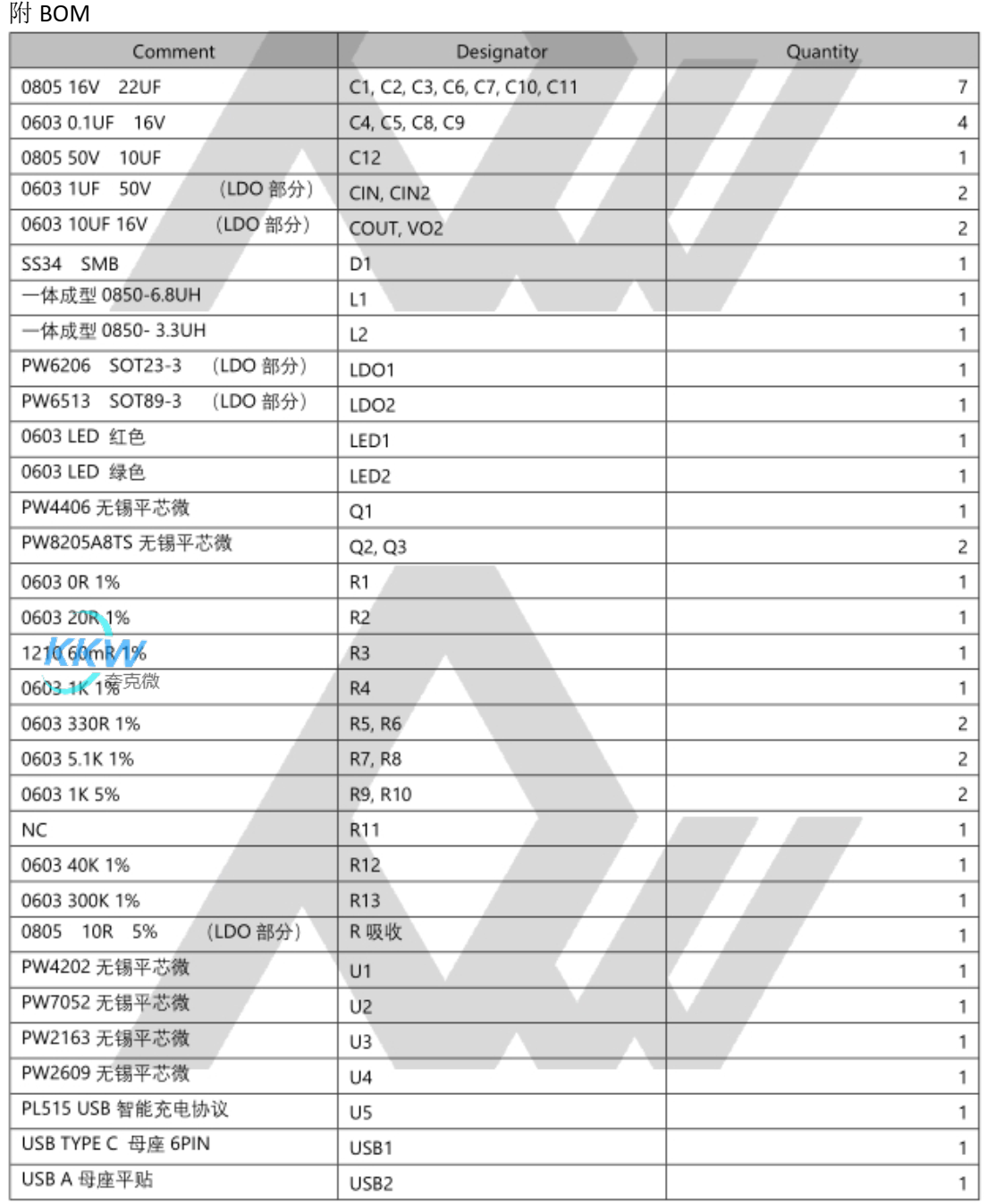

该电路板包括以下芯片：
1 、 锂电池充电电路芯片： PW4202 ， 可支持 3A 的充电电流， 可外接 MOS 管， 支持 5V 输入
升压两串锂电池充电。
2 、 锂电池保护电路芯片： PW7052 ， 可以检测到两串锂电池的过充、 过放和过流等异常情况，
并联接 MOS 管以增加过流保护值。
3 、锂电池输出电路芯片： PW2163 ， 是一款 DC-DC 降压恒压芯片， 输入电压范围为
4.5V-18V ， 输出电流可达 3A 。
4 、输入过压保护阈值电路芯片： PW2609 ， 可以保护 USB 输入端免受过压的损坏。它具有
可调阈值的输入过压保护，可以关闭输入电压过高的情况， 而 36V 的高耐压水平则可以保
护设备不受过高的电压损坏， 主要作用有： 1 、防止错误插入高电压导致的保护， 2 、 USB 热
插拔尖峰保护， 3 、防止快充充电器损坏异常高压保护。
