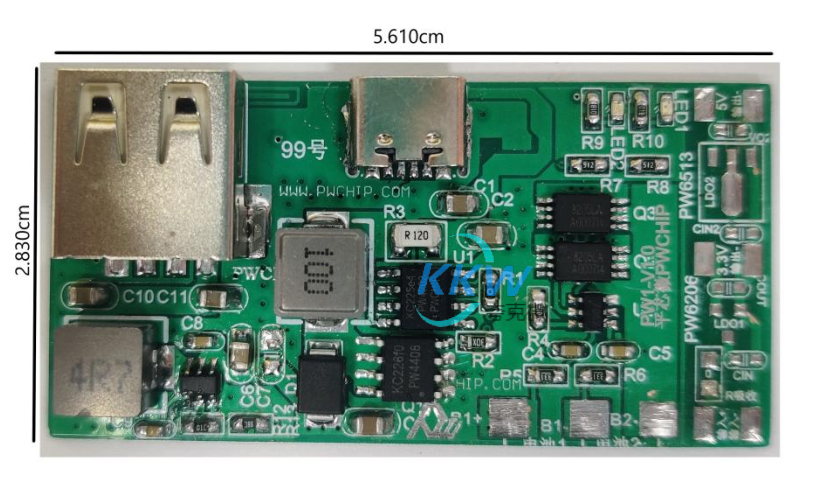

给5V1A 输入两节串联锂电池的充电方案的电路板 99号

这是一个名为 "5V1A 输入两节串联锂电池充电 , 电池稳压 5V1A 输出 " 的电路板， 用于便捷充
电设备等。它适用于由两节串联的锂电池组成的电池组， 充满电压为 8.4V ， 输入电压为
5V1A 。

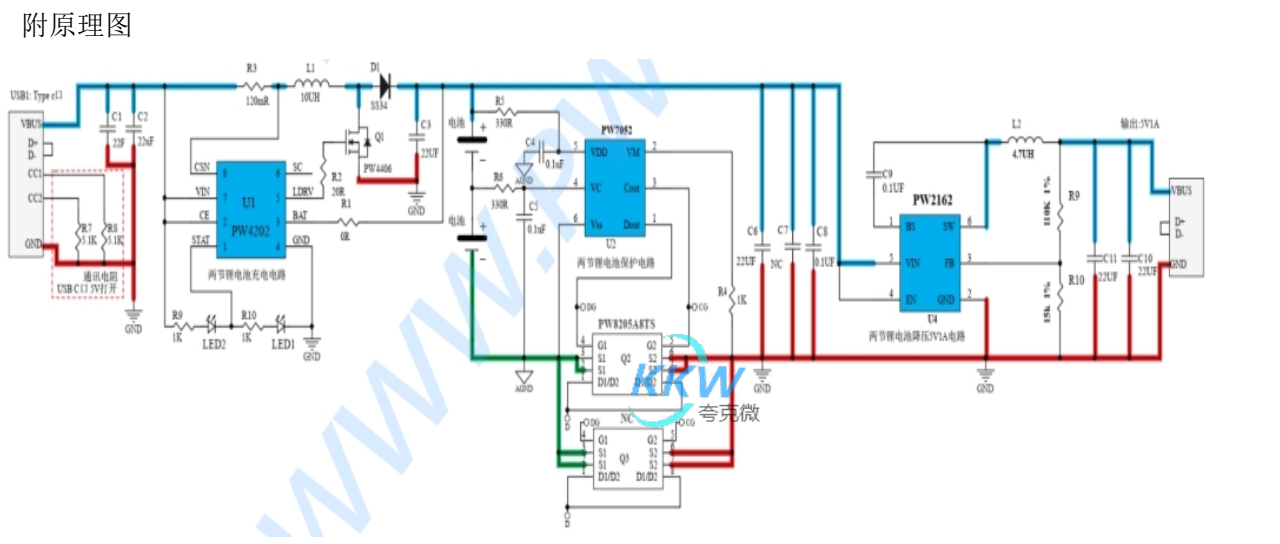

这个电路板的工作原理是将 5V1A 的输入电压通过 PW4202 锂电池充电管理芯片升压为 8.4V
并充电到锂电池， 同时 PW7052 芯片用于保护电路， 保证电池的安全使用。 在需要输出电压
时， PW2162 芯片将 8.4V 的电压降压为 5V1A 输出。

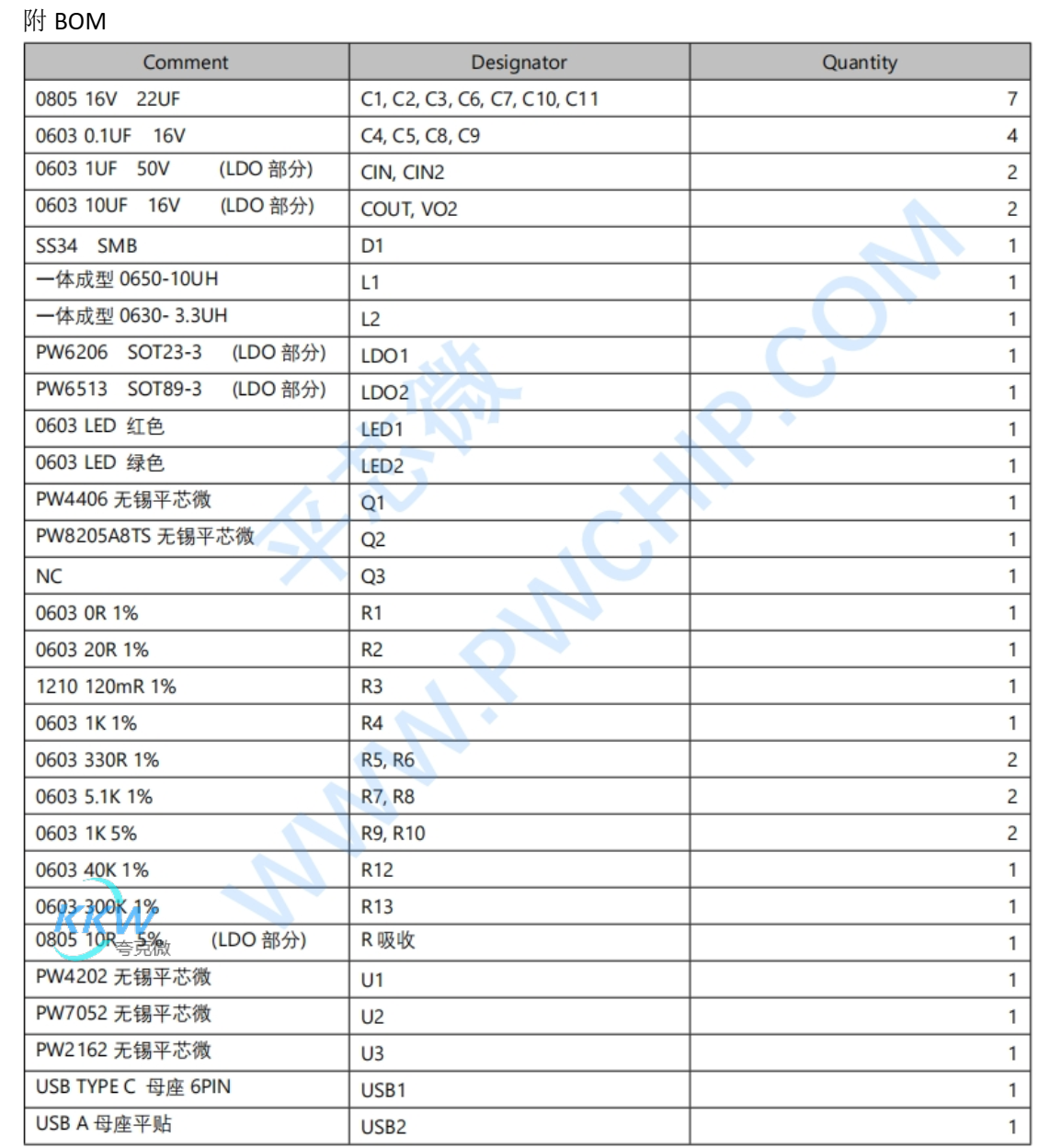

电路板上的芯片有三个：
1 、 PW4202 芯片是一个锂电池充电管理芯片，它带有外置 MOS ， 可以支持 3A 的充电电流，
并且可以使用 5V 输入电压升压两节串联的锂电池进行充电。
2 、 PW7052 芯片是一个保护电路芯片，可用于检测两串锂电池的过充、过放和过流，并通
过并联 MOS 来增加过流保护值。
3 、 PW2162 芯片是一个 DC-DC 降压恒压芯片， 可以接受 3.5V-16V 的输入电压， 可以调节恒
定输出电压， 输出电流可达 2A ，用于锂电池输出电路。
