锂电池充放电板 5V 2.4A充和放电 96号

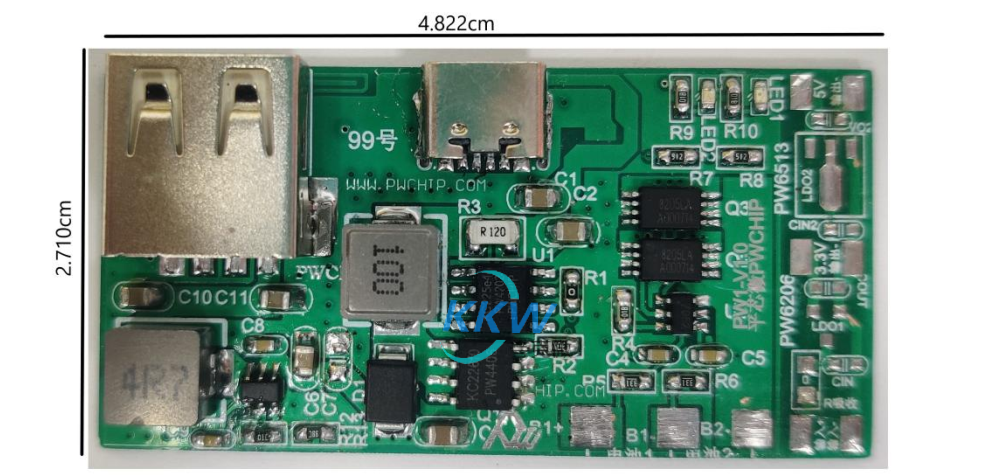

这是一款名为“锂电池充放电板”的电路板，可用于方便的充电设备等。 它支持多个 3.7V
锂电池的充电和升压放电， 以输出 5V 2.4A 电流。 该电路板采用 USB Type-C 接口进行 5V 的
输入充电， 并且可提供高达 2000mA 的充电电流。 充电过程中， LED1 会亮， 当充满后， LED2
会亮。

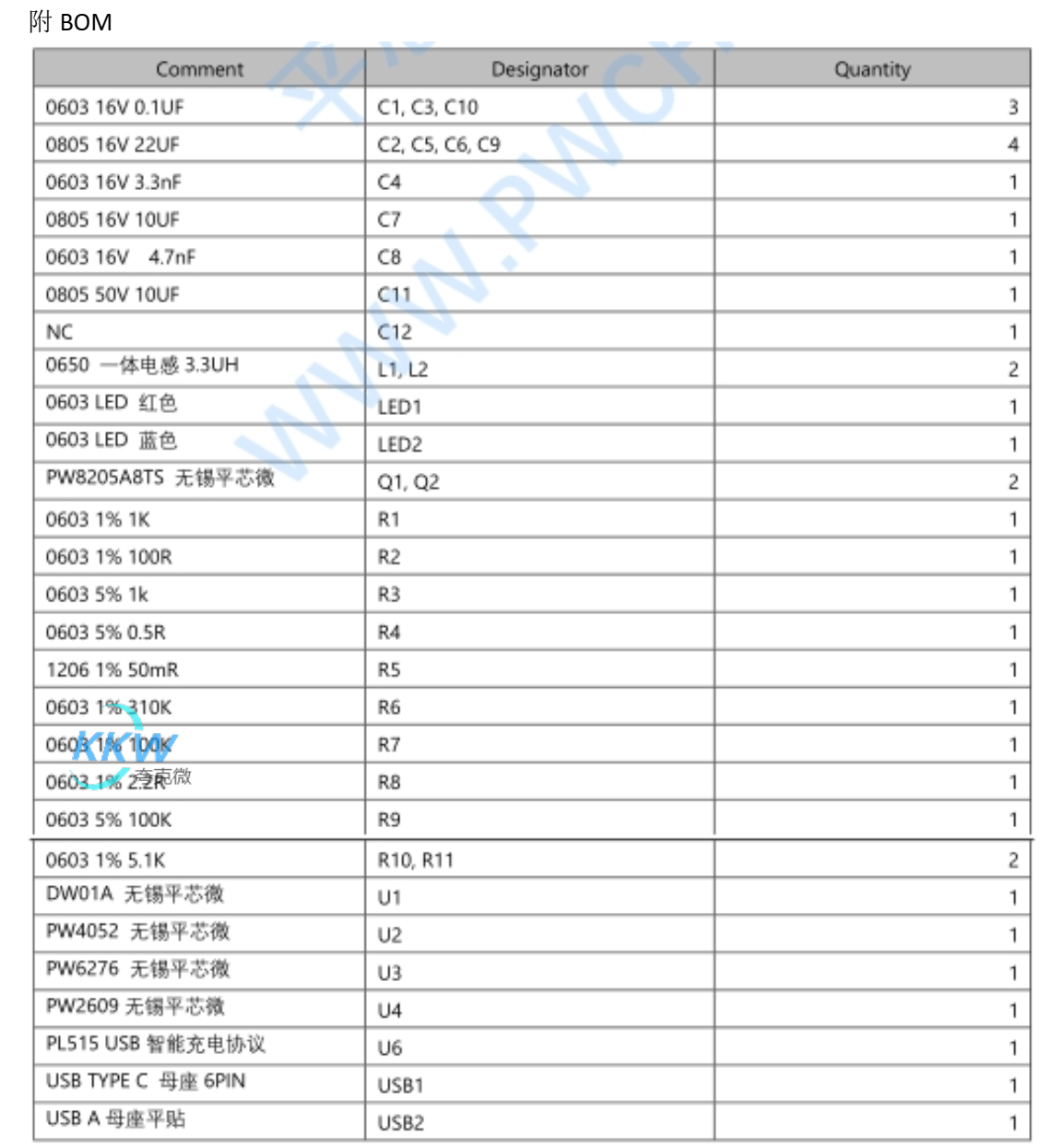

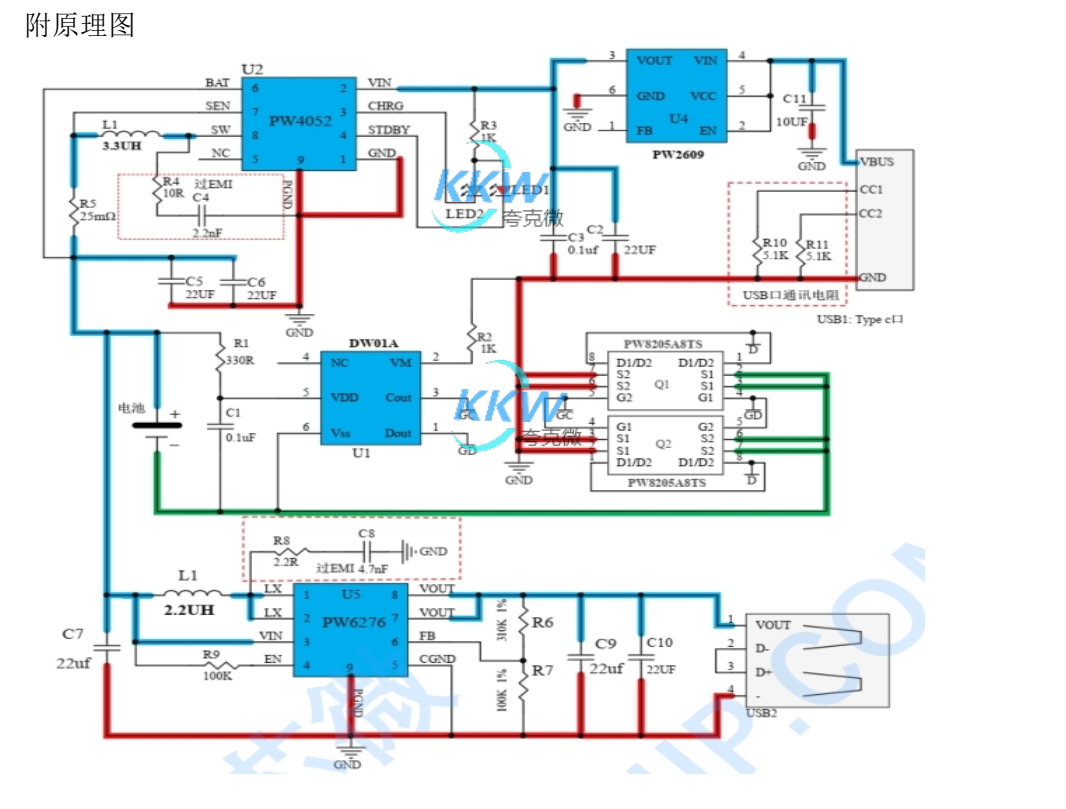

该电路板采用了几种不同的芯片，包括：
1 、 PW4052 芯片：用于锂电池充电管理， 支持 2A 的充电电流， 并支持多个 3.7V 锂电池的
充电。
2 、 PW6276 芯片：用于升压输出电路， 可将输入电压从 3V-4.5V 升压至可调的 5V 输出，最
大电流可达 2400mA 。
3 、 DW01A 芯片：用于锂电池充电放电保护， 外围搭配 MOS 管，可以扩大过流保护电流。
4 、 PW2609 芯片：用于输入过压保护， 它是一个可调的 OVP 过压关闭保护芯片，可调范围
为 3V-20V ， 采用 SOT23-6 封装， 输入耐压可达 36V ， 并能抵御 36V 以下的输入峰值电压。
这个电路板可用于快速方便地充电， 并提供一个稳定的 5V 输出，适用于各种便携式设备。
