94号 锂电池充放电板USB typeC 口 5V，适用于便携式充电设备

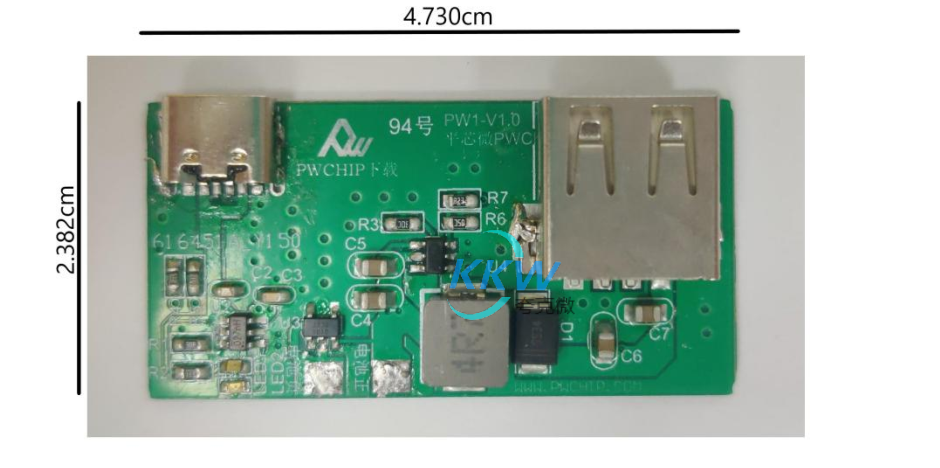

这是一款锂电池充放电板，适用于便携式充电设备等。 该电路板可支持多并或单串的 3.7V
锂电池组， 充满后电压为 4.2V （ 充电中 LED2 亮灯， 充满 LED1 亮灯） 。 输入口为 USB typeC
口 5V ， 充电电流为 500mA ， 输出口为 5V 电压， 电流可达 1000mA （ 使用 3.7V 锂电池电压

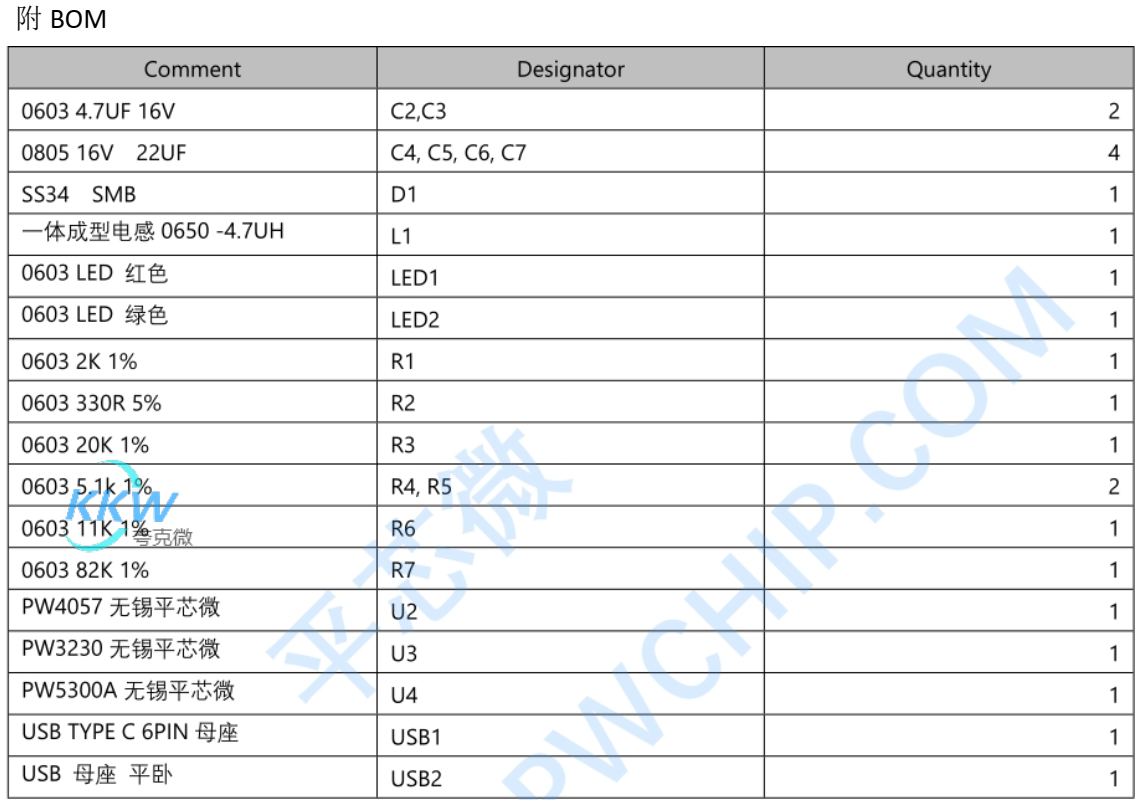

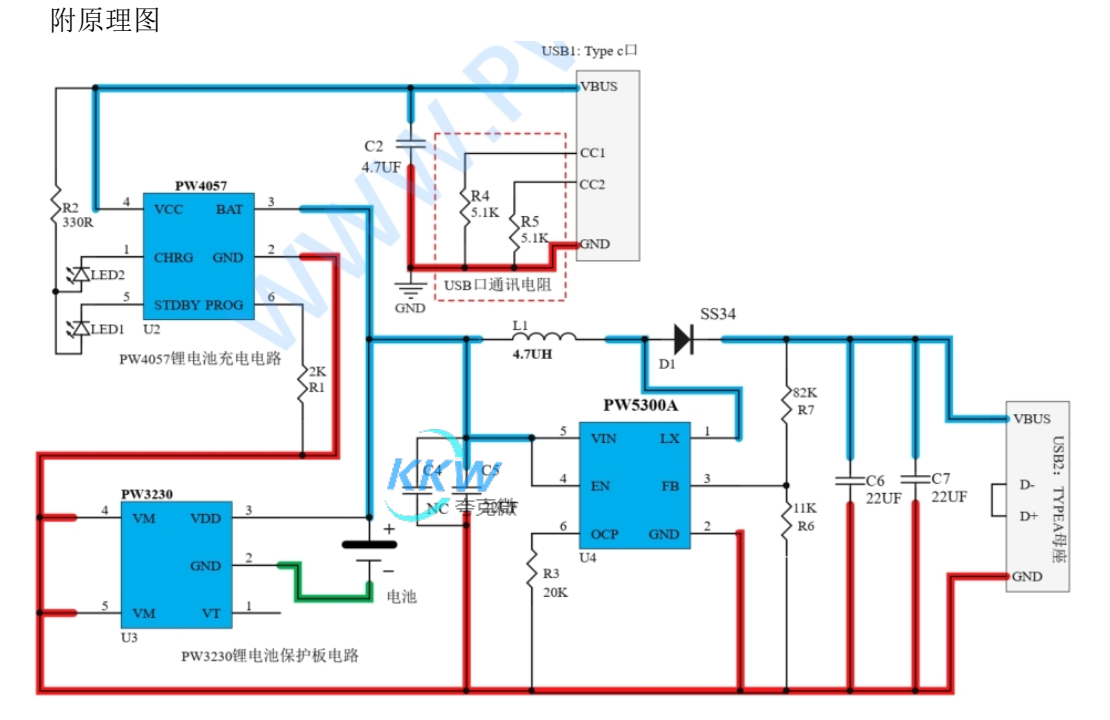

时）。该电路板使用三种芯片实现以下功能：
1 、锂电池充电电路： PW4057
PW4057 是一种单节锂电池充电管理芯片， 可支持 0.5A 充电电流， 并集成了输入高耐压 OVP
过压保护。 OVP 的作用是保护电路免受误插高压、 USB 热拔插尖峰和快充充电器损坏异常高
压的影响。
2 、升压输出芯片电路： PW5300A
PW5300A 是一种升压输出芯片， 输入电压为 2.2V-16V ， 输出可调至 20V ， 电流可达 1200mA
（ 在 3.7V 输入、 5V 输出时）。
3 、锂电池保护电路： PW3230
PW3230 是一种锂电池充电放电保护芯片， 无需外围元器件。 它的作用是保护锂电池免受过
充、过放和短路等故障的影响。
