多个电池并联或串联的锂电池充放电板子 92号

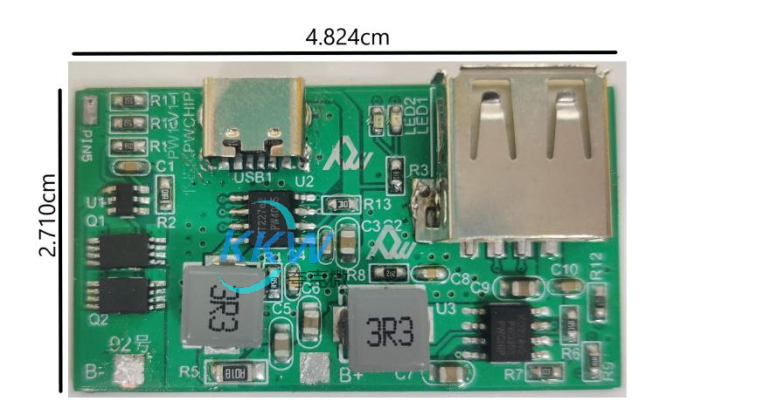

这是一款名为“锂电池充放电板子”的电路板，用于便捷充电设备等。 它适用于 3.7V 的锂
电池组，可以使用多个电池并联或串联， 充满电后电压为 4.2V 。在充电过程中， LED1 亮着，
充满后， LED2 亮着。
该电路板可以通过 USB Type-C 口输入 5V 电压， 充电电流可达 3000mA ，通过升压输出芯片
电路（ PW5303 ） 将电压升高至 5V ， 电流仍可达到 3000mA ，以满足设备的需求。

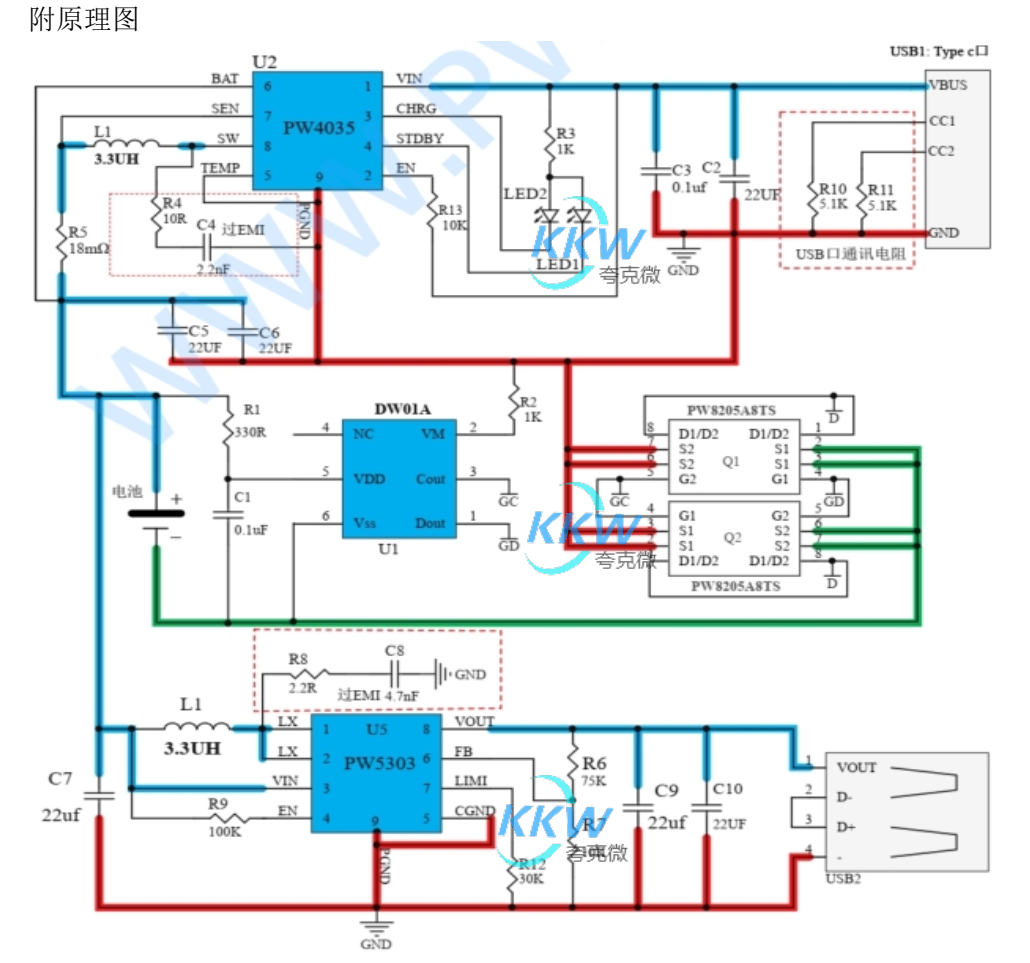

该电路板内置三个芯片，分别是：
1 、 PW4035 ， 锂电池充电管理芯片， 支持充电电流可达 3A ， 可同时支持充电多个锂电池组。
2 、 PW5303 ，升压输出芯片， 支持输入电压范围在 2.5V-4.4V 之间， 输出电压可调至 5.3V ，
电流可达 3000mA 。
3 、 DW01A ，锂电池充电放电保护芯片， 可以与外围的 MOS 管配合使用，以扩大过流保护
电流。
