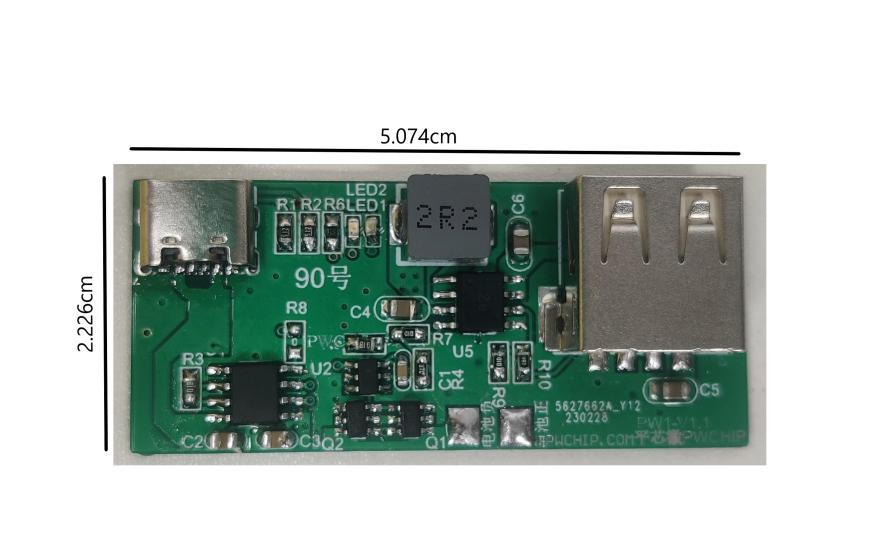

锂电池充放电板子 5V1A 充电和升压放电 5V2.4A的电路板 90号

这款产品是“锂电池充放电板子 5V1A 充电和升压放电 5V2.4A ”的电路板， 主要用于便捷
充电设备等。它支持使用多并或单串的 3.7V 锂电池组（充满电压为 4.2V ），在充电中会
亮 LED1 ，充满后会亮 LED2 ，如果不接电池则 LED1 会闪烁。输入接口是 USB Type-C 口，
电压为 5V ， 充电电流可达 2400mA 。 输出电压为 5V ， 电流可达 2400mA ， 适用于 3.7V 锂
电池电压的设备。

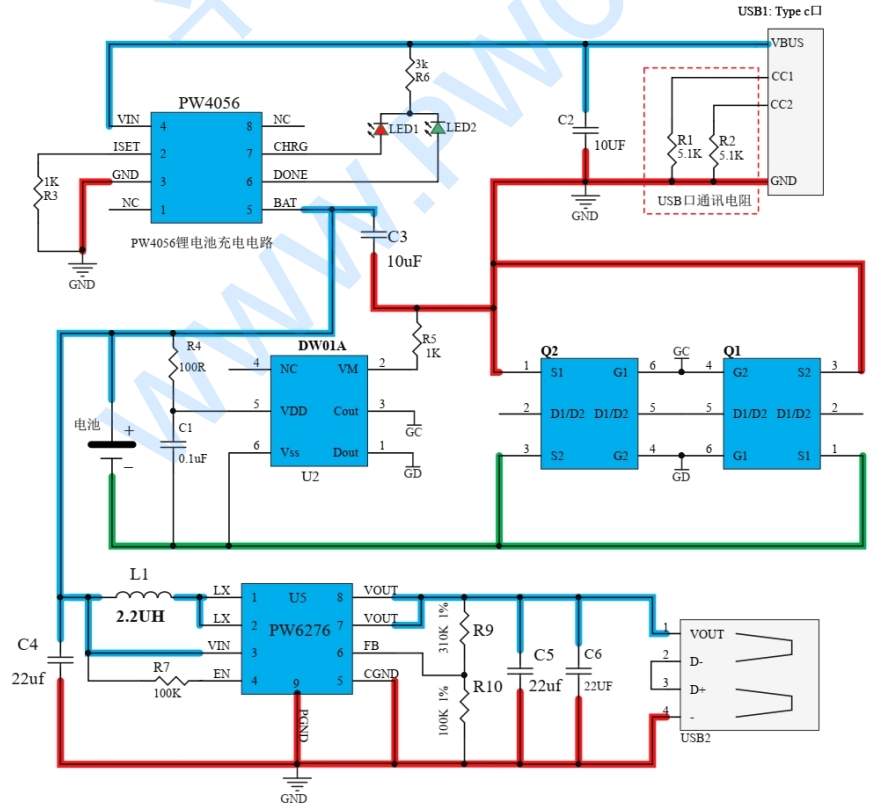

这块电路板采用了三个不同的芯片来实现其功能。首先是 PW4056 锂电池充电管理芯片，
它能够支持多达 1A 的充电电流， 并且支持 1 节多并的锂电池充电。 其次是 PW6276 升压
输出芯片电路，它可以将输入电压从 3V-4.5V 升压至可调的 5.3V ，其最大输出电流为
2400mA 。最后是 DW01A 锂电池充电放电保护板芯片，它能够与 MOS 外围配合使用，以
扩大过流保护电流。

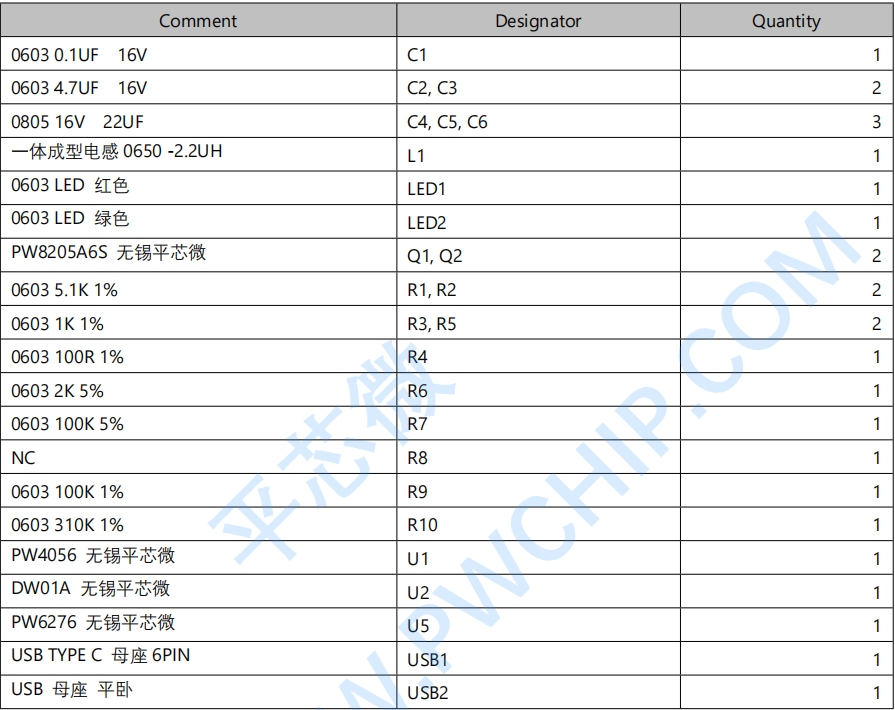

附 BOM
