三节串联锂电池保护方案板， 10A 过流， 81号
1 电路板 PCB 描述：
1.1 名称： 三节串联锂电池保护方案板， 10A 过流，
1.2 应用： 11.1V 锂电池组：三串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.7V（单个锂电池），过充电检测电压： 4.25V（单个锂电池）
1.4 （P+/P-） 保护板输入电压： 9V-12.6V， 12.6V 充满，三串锂电池组放电电压： 8.1V∽12.6V
瞬间电流 10A，工作电流推荐 5A 以下
1.1 名称： 三节串联锂电池保护方案板， 10A 过流，
1.2 应用： 11.1V 锂电池组：三串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.7V（单个锂电池），过充电检测电压： 4.25V（单个锂电池）
1.4 （P+/P-） 保护板输入电压： 9V-12.6V， 12.6V 充满，三串锂电池组放电电压： 8.1V∽12.6V
瞬间电流 10A，工作电流推荐 5A 以下
详情
1 电路板 PCB 描述：
1.1 名称： 三节串联锂电池保护方案板， 10A 过流，
1.2 应用： 11.1V 锂电池组：三串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.7V（单个锂电池），过充电检测电压： 4.25V（单个锂电池）
1.4 （P+/P-） 保护板输入电压： 9V-12.6V， 12.6V 充满，三串锂电池组放电电压： 8.1V∽12.6V
瞬间电流 10A，工作电流推荐 5A 以下
1.5 芯片功能简介：
1， 锂电池保护电路： PW7126
PW7126 三串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。
2， 电路图：
1.1 名称： 三节串联锂电池保护方案板， 10A 过流，
1.2 应用： 11.1V 锂电池组：三串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.7V（单个锂电池），过充电检测电压： 4.25V（单个锂电池）
1.4 （P+/P-） 保护板输入电压： 9V-12.6V， 12.6V 充满，三串锂电池组放电电压： 8.1V∽12.6V
瞬间电流 10A，工作电流推荐 5A 以下
1.5 芯片功能简介：
1， 锂电池保护电路： PW7126
PW7126 三串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。

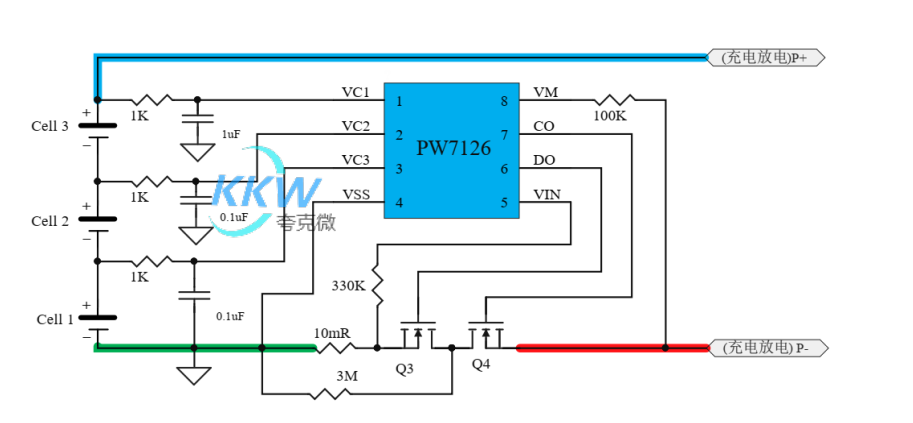

2， 电路图：

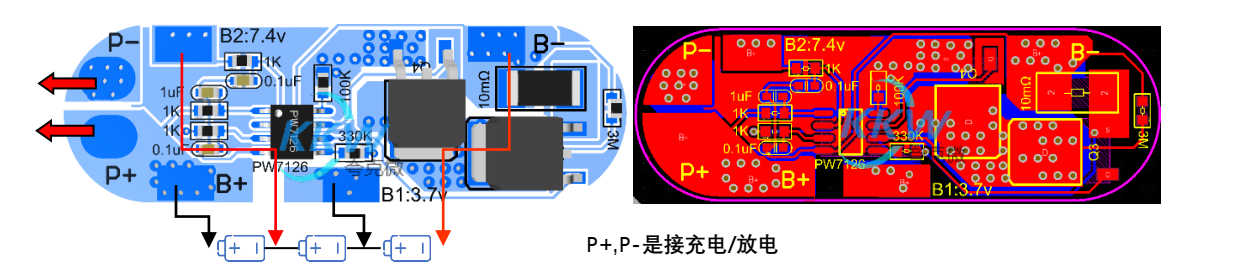

3， PCB 图和 3D 显示图
