锂电池升压 5V1A 电路板， PW5300A 70号
1， 电路板 PCB 描述：
1.1 名称： 锂电池升压 5V1A 电路板， PW5300A
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 2.3V-4.5V
1.4 VOUT 输出电压： 5V 1.2A
1.1 名称： 锂电池升压 5V1A 电路板， PW5300A
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 2.3V-4.5V
1.4 VOUT 输出电压： 5V 1.2A
详情
1， 电路板 PCB 描述：
1.1 名称： 锂电池升压 5V1A 电路板， PW5300A
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 2.3V-4.5V
1.4 VOUT 输出电压： 5V 1.2A
1.5 芯片功能简介：
1， 电源芯片： PW5300A
PW5300A 是一款锂电池升压芯片， 输入电压 2.3V～ 10V，可调输出选择， 通过 R1,R2 设置恒压输出
电压 输出电流可达至 1.2A（输出 6W 左右计算）

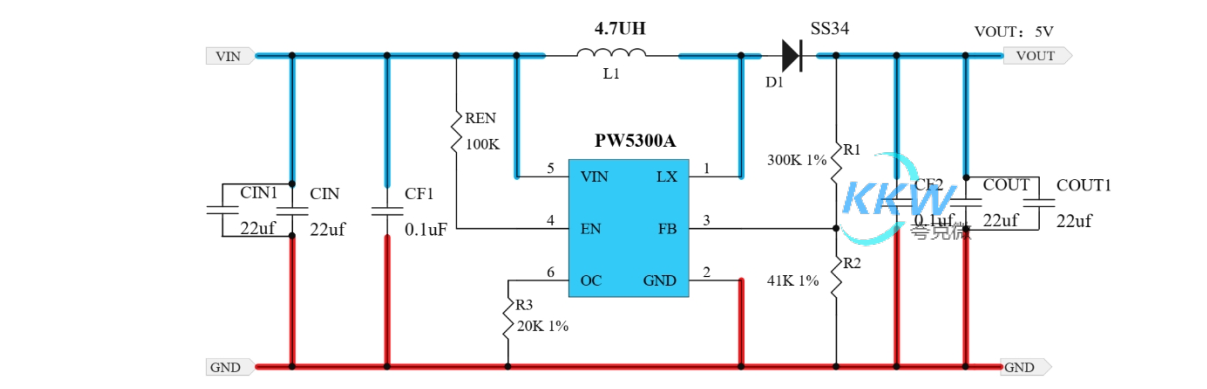

2，电路图：
1.1 名称： 锂电池升压 5V1A 电路板， PW5300A
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 2.3V-4.5V
1.4 VOUT 输出电压： 5V 1.2A
1.5 芯片功能简介：
1， 电源芯片： PW5300A
PW5300A 是一款锂电池升压芯片， 输入电压 2.3V～ 10V，可调输出选择， 通过 R1,R2 设置恒压输出
电压 输出电流可达至 1.2A（输出 6W 左右计算）
2，电路图：
1 脚 EN 开关脚：开关升压功能，不关断，

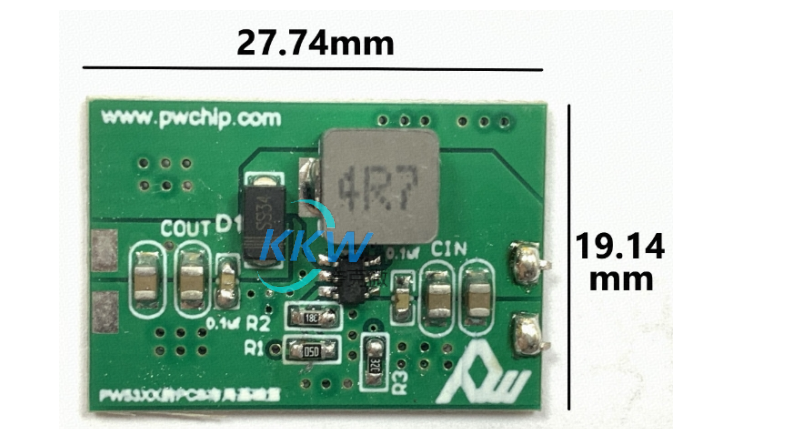

3， PCB 图和 3D 显示图

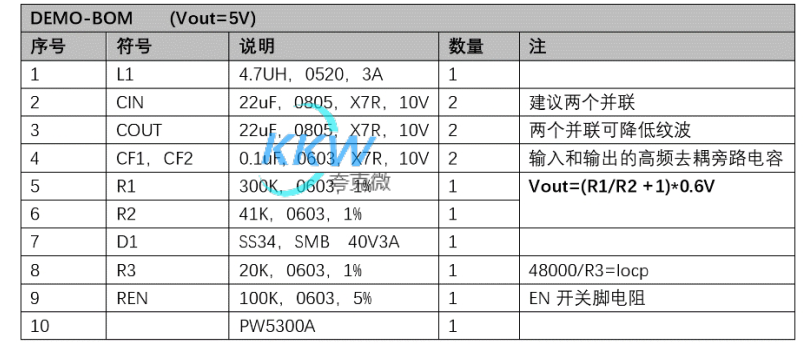

4， BOM 物料表
