干电池升压 5V，锂电池升压 5V0.5A 电路板， PW5200A 69号
1， 电路板 PCB 描述：
1.1 名称： 干电池升压 5V，锂电池升压 5V0.5A 电路板， PW5200A
1.2 应用： 升压电压转换板
1.3 VIN 输入电压： 1V-4.4V
1.4 VOUT 输出电压： 5V
1.1 名称： 干电池升压 5V，锂电池升压 5V0.5A 电路板， PW5200A
1.2 应用： 升压电压转换板
1.3 VIN 输入电压： 1V-4.4V
1.4 VOUT 输出电压： 5V
详情
1， 电路板 PCB 描述：
1.1 名称： 干电池升压 5V，锂电池升压 5V0.5A 电路板， PW5200A
1.2 应用： 升压电压转换板
1.3 VIN 输入电压： 1V-4.4V
1.4 VOUT 输出电压： 5V
1.5 芯片功能简介：
1， 电源芯片： PW5200A
PW5200A 是一款干电池升压和锂电池升压芯片， 输入电压 1V～ 4.4V， 可调输出选择， 通过 R1,R2
设置恒压输出电压 输出电流可达至 500mA
2， 其他电源芯片： PW 5103
PW5103 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片，输入电压 0.7V～ 5V，固定输
出版本选择， 输出电流可达至 500mA，外围仅 2 个贴片陶瓷电容，一个小电感， EN 是真关断

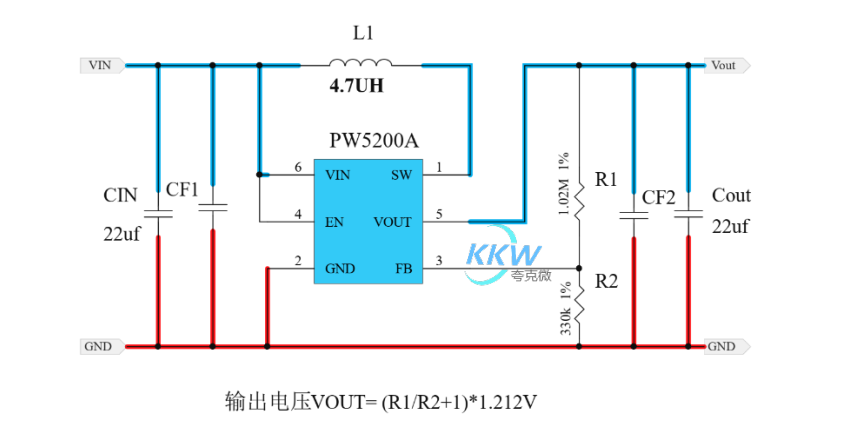

2， 电路图：
1.1 名称： 干电池升压 5V，锂电池升压 5V0.5A 电路板， PW5200A
1.2 应用： 升压电压转换板
1.3 VIN 输入电压： 1V-4.4V
1.4 VOUT 输出电压： 5V
1.5 芯片功能简介：
1， 电源芯片： PW5200A
PW5200A 是一款干电池升压和锂电池升压芯片， 输入电压 1V～ 4.4V， 可调输出选择， 通过 R1,R2
设置恒压输出电压 输出电流可达至 500mA
2， 其他电源芯片： PW 5103
PW5103 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片，输入电压 0.7V～ 5V，固定输
出版本选择， 输出电流可达至 500mA，外围仅 2 个贴片陶瓷电容，一个小电感， EN 是真关断
2， 电路图：
1 脚 EN 开关脚： 开关升压功能，不关断， PW5100-5V 才需要增加 R1,C2 吸收电路，防止拔插瞬间产生的浪涌尖
峰电压过高，输出电容增加 1-2 个可以获得更小的输出纹波

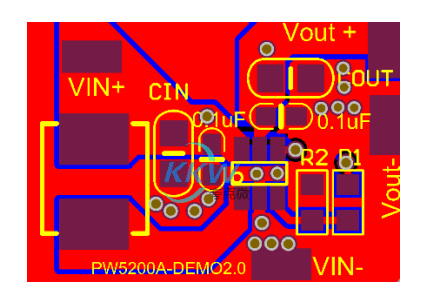

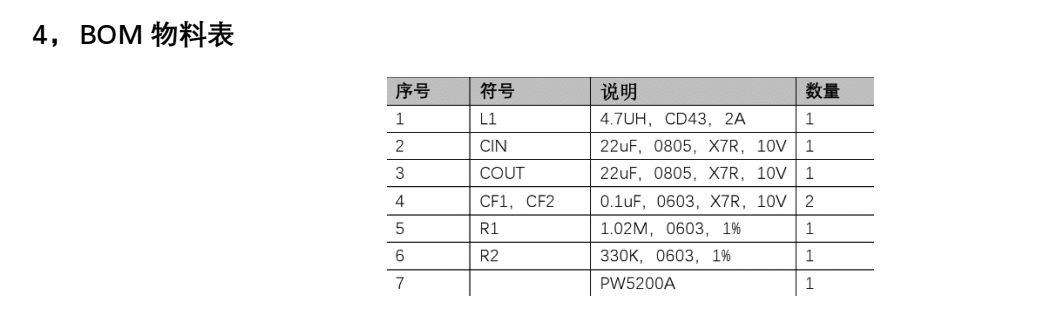

3， PCB 图和 3D 显示图
