电池锂电池升降压 3.3V0.3A 恒压输出电路板 61号
1， 电路板 PCB 描述：
1.1 名称： 干电池锂电池升降压 3.3V0.3A 恒压输出电路板
1.2 应用：升压-降压 3.3V 电压转换板
1.3 VIN 输入电压： 0.8V-5V
1.4 VOUT 输出电压： 3.3V 0.3A
1.1 名称： 干电池锂电池升降压 3.3V0.3A 恒压输出电路板
1.2 应用：升压-降压 3.3V 电压转换板
1.3 VIN 输入电压： 0.8V-5V
1.4 VOUT 输出电压： 3.3V 0.3A
详情
1， 电路板 PCB 描述：
1.1 名称： 干电池锂电池升降压 3.3V0.3A 恒压输出电路板
1.2 应用：升压-降压 3.3V 电压转换板
1.3 VIN 输入电压： 0.8V-5V
1.4 VOUT 输出电压： 3.3V 0.3A
1.5 芯片功能简介：
1， 升压电源芯片： PW5100
PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片， 输入电压 0.7V～ 5V，固定输
出版本选择， 输出电流可达至 500mA， 外围仅 2 个贴片陶瓷电容，一个小电感
2， LDO 线性降压芯片： PW 6206
PW6206 是一款低静态电流 LDO 稳压芯片， 输入电压 4.75V～ 40V， 固定输出版本选择 3.3V， 5V，
采用 SOT23-3 封装。
2，电路图：
1.1 名称： 干电池锂电池升降压 3.3V0.3A 恒压输出电路板
1.2 应用：升压-降压 3.3V 电压转换板
1.3 VIN 输入电压： 0.8V-5V
1.4 VOUT 输出电压： 3.3V 0.3A
1.5 芯片功能简介：
1， 升压电源芯片： PW5100
PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片， 输入电压 0.7V～ 5V，固定输
出版本选择， 输出电流可达至 500mA， 外围仅 2 个贴片陶瓷电容，一个小电感
2， LDO 线性降压芯片： PW 6206
PW6206 是一款低静态电流 LDO 稳压芯片， 输入电压 4.75V～ 40V， 固定输出版本选择 3.3V， 5V，
采用 SOT23-3 封装。

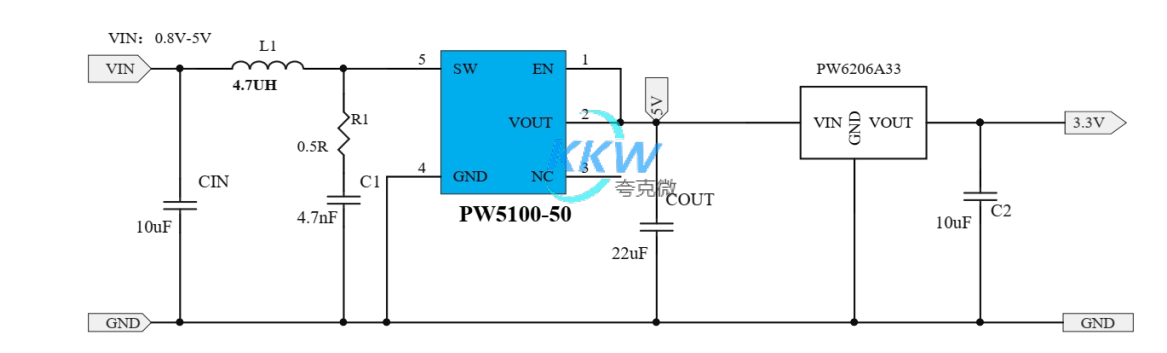

2，电路图：
PW5100 把 0.8V-5V 的输入范围， 恒压输出 5V 给到 PW6206 供电， PW6206 线性恒压 3.3V 固定输出

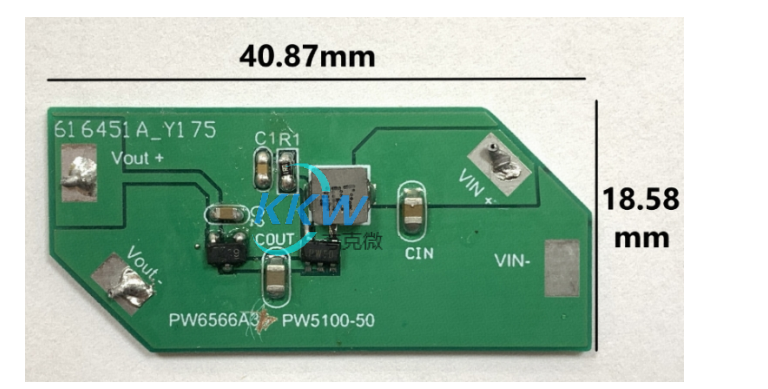

3， PCB 图和 3D 显示图
