PW5410 系列电路板 59，75号
1， 电路板 PCB 描述：
1.1 名称： PW5410 系列电路板
1.2 应用：电压转换板
1.3 VIN 输入电压： 1.8V-5V (PW5410B)， 2.7V-5V（PW5410A）
1.4 VOUT 输出电压： 3.3V （PW5410B-59 号） ， 5V（PW5410A-75 号）
1.1 名称： PW5410 系列电路板
1.2 应用：电压转换板
1.3 VIN 输入电压： 1.8V-5V (PW5410B)， 2.7V-5V（PW5410A）
1.4 VOUT 输出电压： 3.3V （PW5410B-59 号） ， 5V（PW5410A-75 号）
详情
1， 电路板 PCB 描述：
1.1 名称： PW5410 系列电路板
1.2 应用：电压转换板
1.3 VIN 输入电压： 1.8V-5V (PW5410B)， 2.7V-5V（PW5410A）
1.4 VOUT 输出电压： 3.3V （PW5410B-59 号） ， 5V（PW5410A-75 号）
1.5 芯片功能简介：
1， 电源芯片： PW5410A
PW5410A 输入电压 2.7V～ 5V， 固定输出 5V， 输出电压精度正负 4%， 输出电流可达至 250mA， 外
围仅三个贴片陶瓷电容，电荷泵升压器芯片
2， 电源芯片： PW5410B
PW5410A 输入电压 1.8V～ 5V， 固定输出 3.3V， 输出电压精度正负 4%， 升降压输出电流可 100mA，
外围仅三个贴片陶瓷电容，电荷泵转换器芯片
2，电路图：
1.1 名称： PW5410 系列电路板
1.2 应用：电压转换板
1.3 VIN 输入电压： 1.8V-5V (PW5410B)， 2.7V-5V（PW5410A）
1.4 VOUT 输出电压： 3.3V （PW5410B-59 号） ， 5V（PW5410A-75 号）
1.5 芯片功能简介：
1， 电源芯片： PW5410A
PW5410A 输入电压 2.7V～ 5V， 固定输出 5V， 输出电压精度正负 4%， 输出电流可达至 250mA， 外
围仅三个贴片陶瓷电容，电荷泵升压器芯片
2， 电源芯片： PW5410B
PW5410A 输入电压 1.8V～ 5V， 固定输出 3.3V， 输出电压精度正负 4%， 升降压输出电流可 100mA，
外围仅三个贴片陶瓷电容，电荷泵转换器芯片

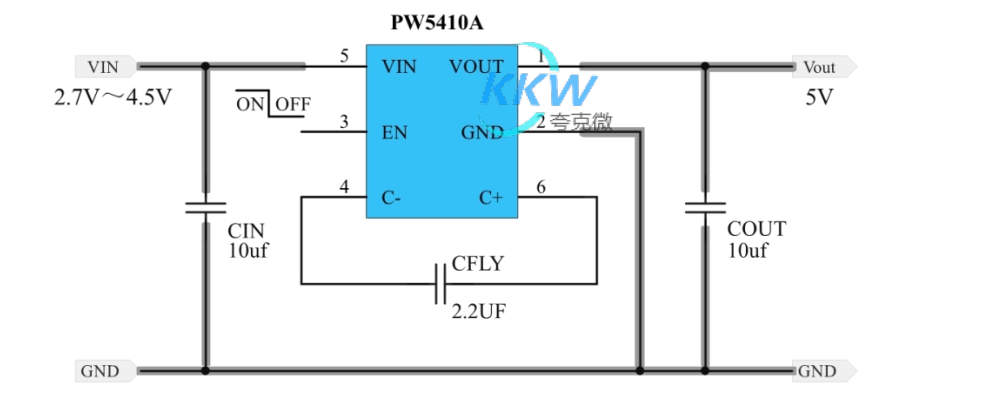

2，电路图：
CFLY 需用陶瓷电容，不可用电解电容， 3 脚 EN 开关脚：高电平开，低电平关闭

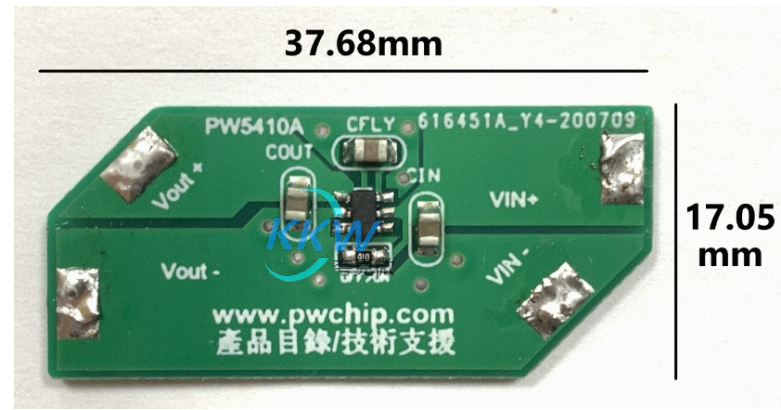

3， PCB 图和 3D 显示图
