PW2205 降压电路板 52号
1， 电路板 PCB 描述：
1.1 名称： PW2205 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 4.5V-30V
1.4 VOUT 输出电压： 5V， 3.3V， 9V， 12V（输出按 20W 计算）
1.1 名称： PW2205 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 4.5V-30V
1.4 VOUT 输出电压： 5V， 3.3V， 9V， 12V（输出按 20W 计算）
详情
1， 电路板 PCB 描述：
1.1 名称： PW2205 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 4.5V-30V
1.4 VOUT 输出电压： 5V， 3.3V， 9V， 12V（输出按 20W 计算）
1.5 芯片功能简介：
1， 降压芯片： PW2205
PW2205 输入电压 4.5V～ 30V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 5A， 封装 ESOP8。

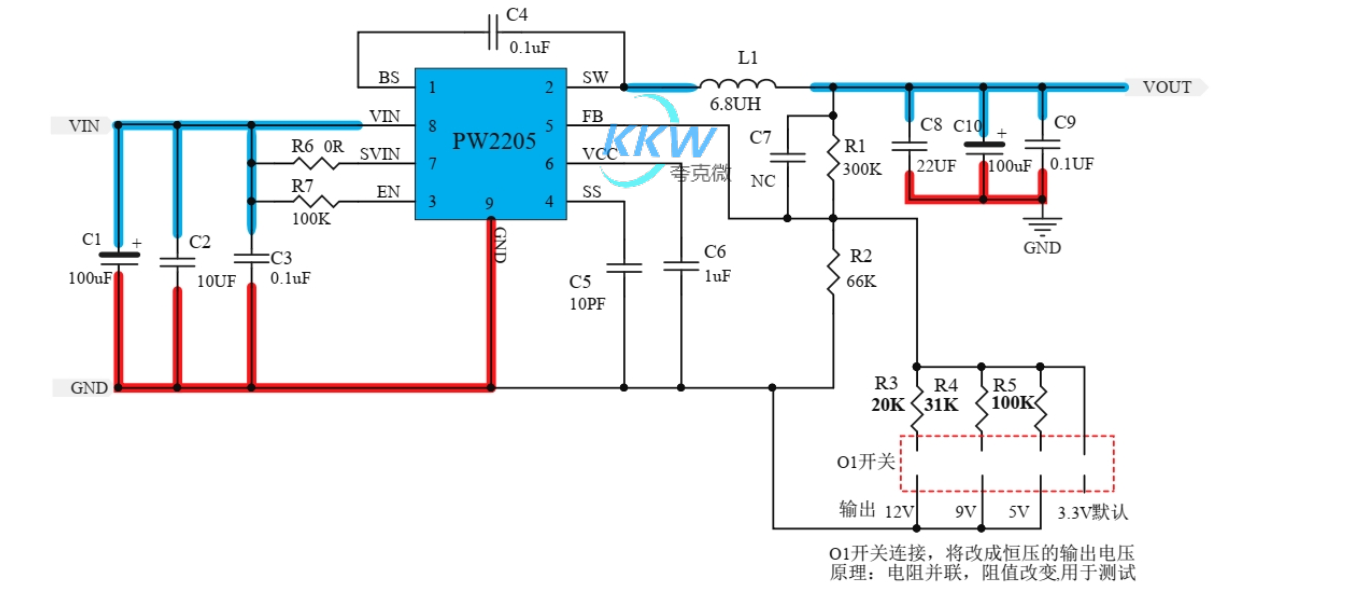

2，电路图：
1.1 名称： PW2205 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 4.5V-30V
1.4 VOUT 输出电压： 5V， 3.3V， 9V， 12V（输出按 20W 计算）
1.5 芯片功能简介：
1， 降压芯片： PW2205
PW2205 输入电压 4.5V～ 30V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 5A， 封装 ESOP8。
2，电路图：
C1,C3 输入电容和 C8,C9 输出电容，务必不可省掉。 同时 C1,C3 应放着 8 脚旁边，尽量靠近，
不可远离。
地(上图红色部分)的布局要宽，同时各点距离回路要短。

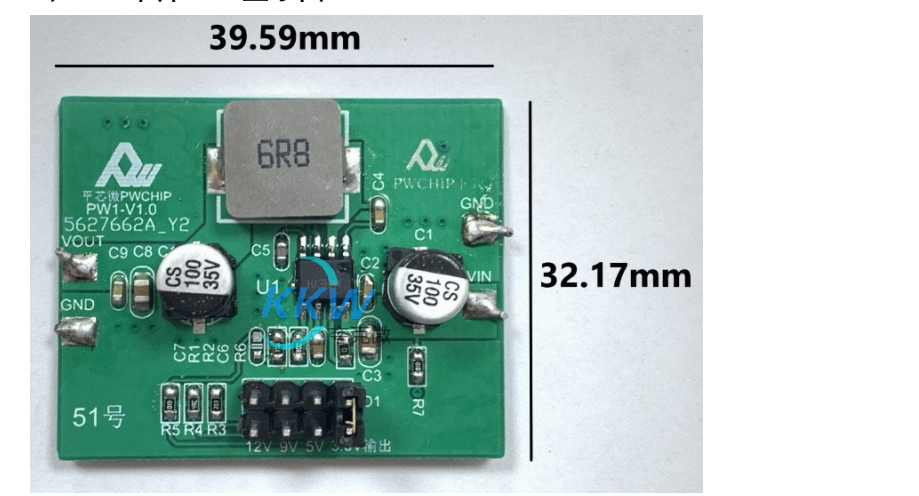

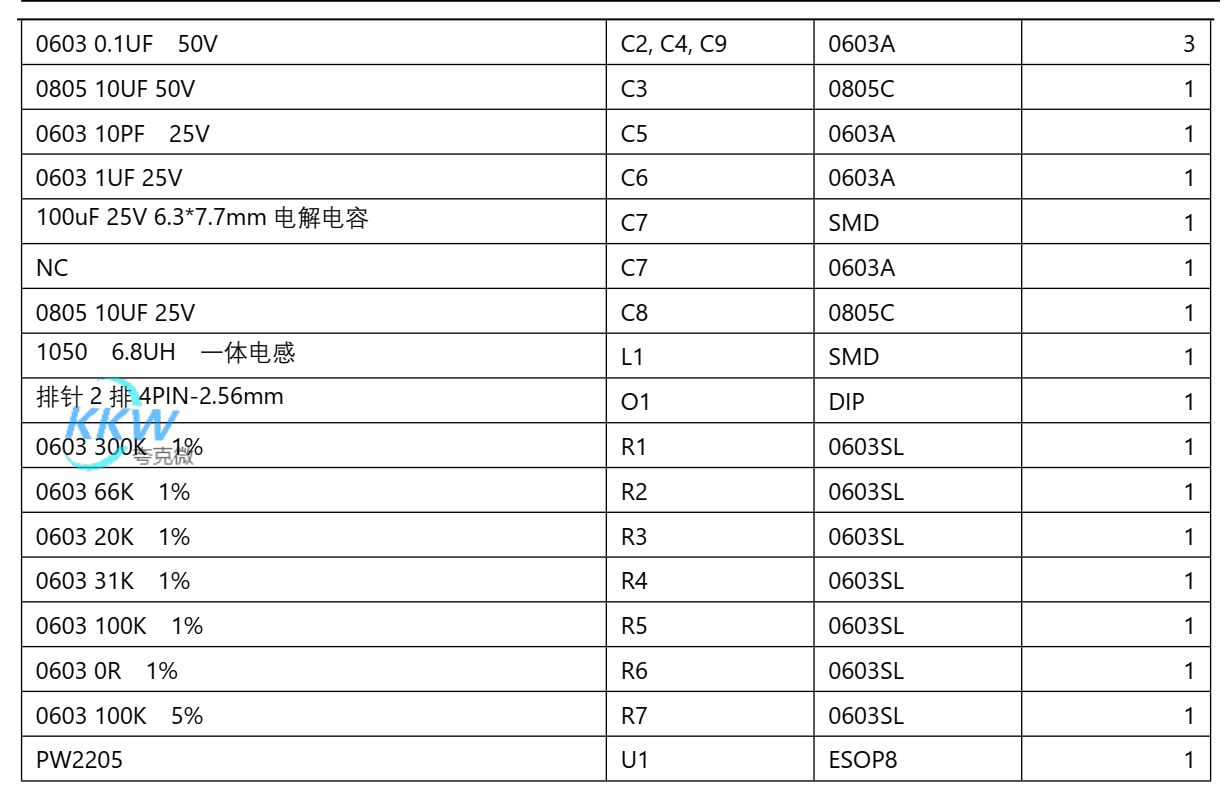

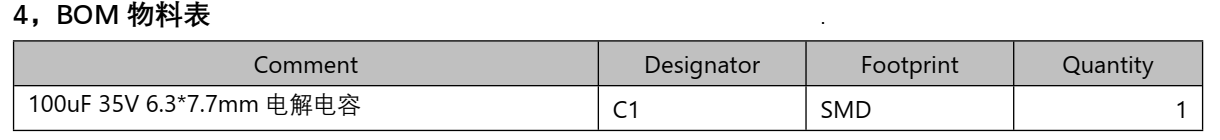

3， PCB 图和 3D 显示图
