PW2335 降压电路板 50号
1， 电路板 PCB 描述：
1.1 名称： PW2335 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 4.5V-30V
1.4 VOUT 输出电压： 5V， 3.3V， 2V， 1.2V
1.1 名称： PW2335 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 4.5V-30V
1.4 VOUT 输出电压： 5V， 3.3V， 2V， 1.2V
详情
1， 电路板 PCB 描述：
1.1 名称： PW2335 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 4.5V-30V
1.4 VOUT 输出电压： 5V， 3.3V， 2V， 1.2V
1.5 芯片功能简介：
1， 降压芯片： PW2335
PW2335 输入电压 4.5V～ 30V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 3A， 封装 ESOP8。

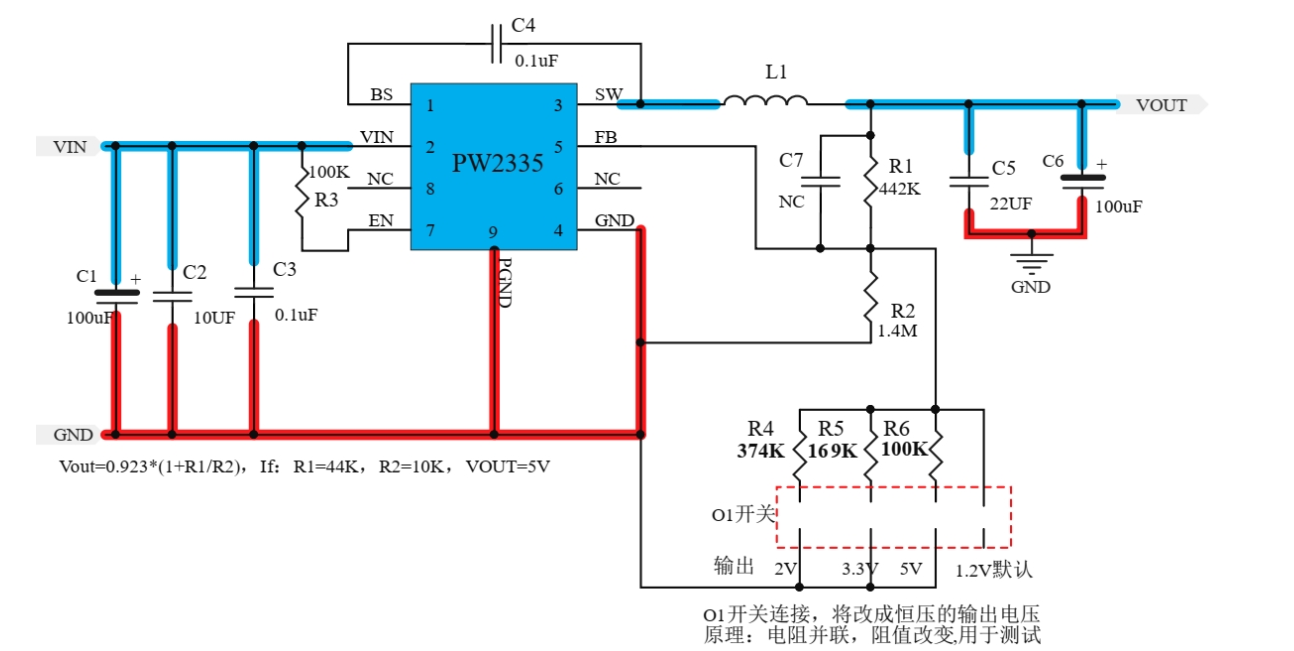

2，电路图：
1.1 名称： PW2335 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 4.5V-30V
1.4 VOUT 输出电压： 5V， 3.3V， 2V， 1.2V
1.5 芯片功能简介：
1， 降压芯片： PW2335
PW2335 输入电压 4.5V～ 30V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 3A， 封装 ESOP8。
2，电路图：
C1,C2 输入电容和 C3 输出电容， 务必不可省掉。 同时 C1,C2 应放着 4 脚旁边， 尽量靠近， 不
可远离。

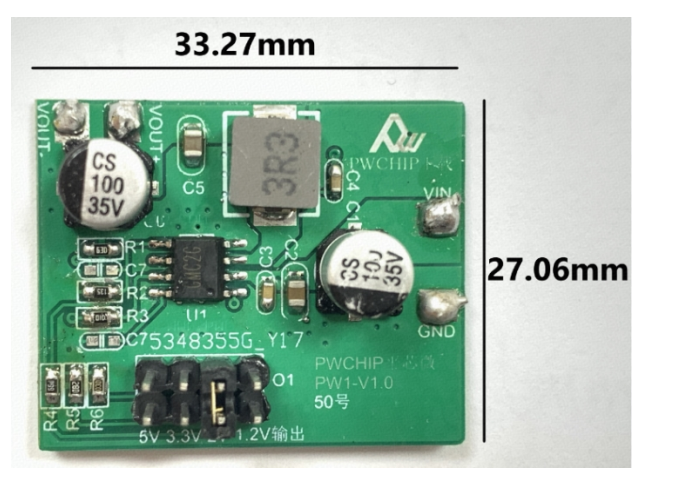

3， PCB 图和 3D 显示图
