PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板 39号 40号 41号 42号 43号

1 电路板 PCB 描述：
1.1 名称： PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 2.5V-5V
1.4 VOUT 输出电压： 1.2V， 2.5V， 3.0V， 3.3V（需满足 VIN>VOUT）
1.5 芯片功能简介：
1， 降压芯片： PW2051
PW2051 输入电压 2.5V～ 6V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 1.5A， 封装 SOT23-5。
2， 降压芯片： PW2052
PW2052 输入电压 2.5V～ 5.5V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 2A， 封装 SOT23-5。
3， 降压芯片： PW2052B
PW2052B 输入电压 2.3V～ 6V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 2A， 封装 SOT23-6。
4， 降压芯片： PW2053
PW2053 输入电压 2.5V～ 5V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 3A， 封装 SOT23-5。
5， 降压芯片： PW2058
PW2058 输入电压 2V～ 6V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 0.8A， 封装 SOT23-5。

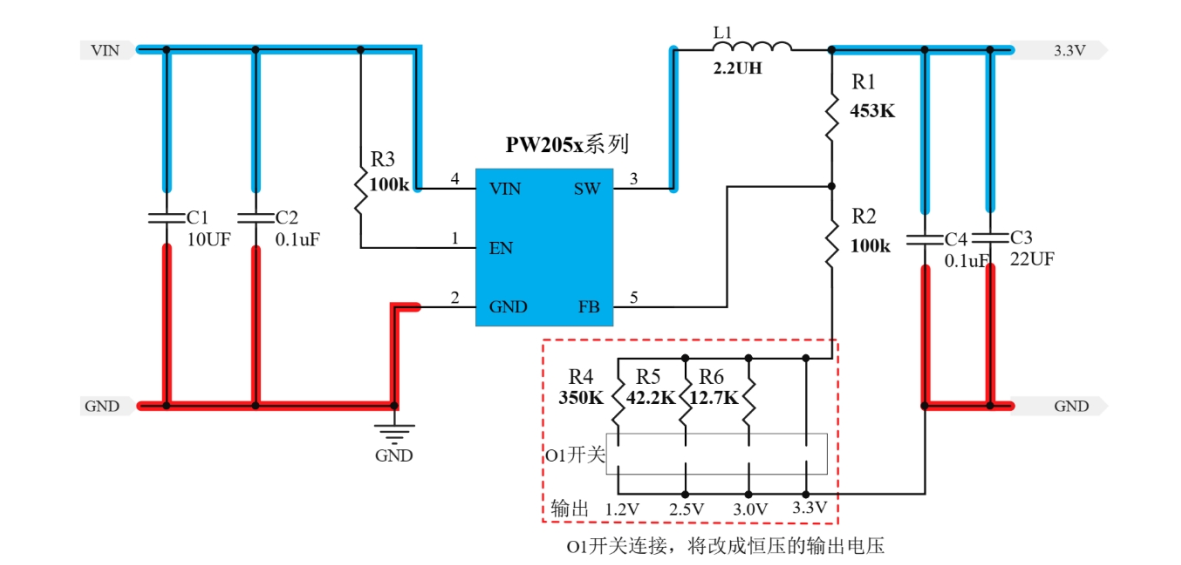

2， 电路图

C1 输入电容和 C3 输出电容，务必不可省掉。 通知 C1,C2 应放着 4 脚旁边，尽量靠近。
地(上图红色部分)的布局要宽，同时各点距离回路要短。

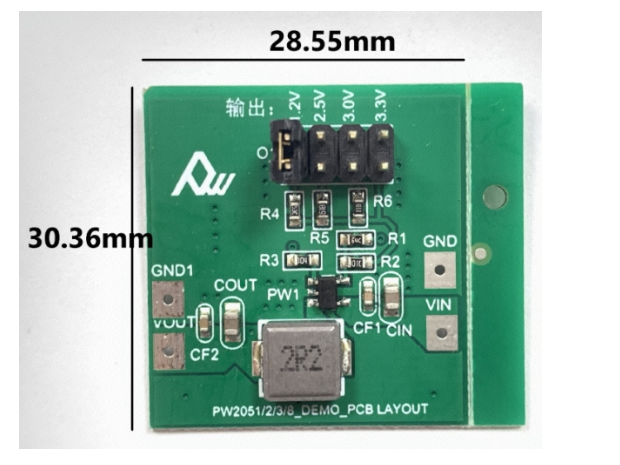

3， PCB 图和 3D 显示图
