USB C 口输入含过压保护,两节串联锂电池充电管理板 8.4V 1A，-27号
1 电路板 PCB 描述：
1.1 名称： USB C 口输入含过压保护,两节串联锂电池充电管理板 8.4V 1A，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.1 名称： USB C 口输入含过压保护,两节串联锂电池充电管理板 8.4V 1A，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
详情
1 电路板 PCB 描述：
1.1 名称： USB C 口输入含过压保护,两节串联锂电池充电管理板 8.4V 1A，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.6 1.6 芯片功能简介：
1， 锂电池充电电路： PW4202
PW4202 锂电池充电管理芯片， 可达 3A 充电电流， ，支持两串锂电池充电。
2， 过压保护电路： PW2609A
PW2609A 是 USB 输入过压保护芯片芯片，可调输入过压关闭， 默认 6.1V， 40V 输入保护。
作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护
2， 电路图
1.1 名称： USB C 口输入含过压保护,两节串联锂电池充电管理板 8.4V 1A，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.6 1.6 芯片功能简介：
1， 锂电池充电电路： PW4202
PW4202 锂电池充电管理芯片， 可达 3A 充电电流， ，支持两串锂电池充电。
2， 过压保护电路： PW2609A
PW2609A 是 USB 输入过压保护芯片芯片，可调输入过压关闭， 默认 6.1V， 40V 输入保护。
作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护

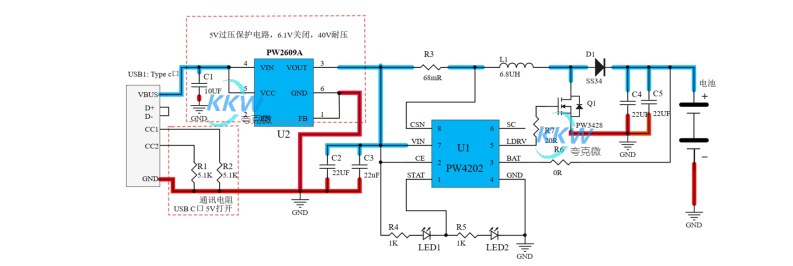

2， 电路图
PCB 布局分两部分电路：信号控制电路+功率电路
蓝色粗线功率走线布局宽； SW 部分（L1,D1,Q1 三器件的相接处）因为是功率输出要布局宽,
但还因为是噪声源面积要小。
红色粗线功率地，画板要点：功率地要宽，各点连接回路距离短，地要多打孔.
（输入,C1,PW2609 的 6 脚， C2,C3, C4,C5,Q1 和电池的接地端）

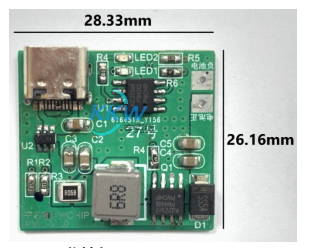

3， PCB 图和 3D 显示图

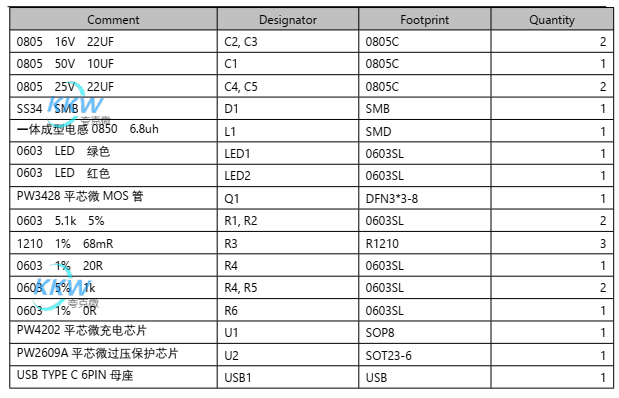

4， BOM 物料表
