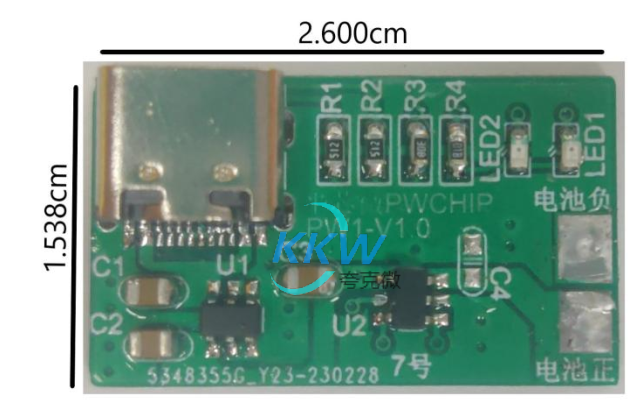

7号板是一个USB 输入带有保护功能的充电管理电路板 0.5A为最大输出充电电流

  这是一个 USB 输入带有保护功能的充电管理电路板，适用于便捷充电设备等。它可以用于单节锂电池组的充电， 充满电压为 4.2V ， 输入电压为 5V 。 最大输出充电电流为 0.5A 。
  该电路板使用了两种芯片： PW4054 和 PW2606B 。 PW4054 是一个锂电池充电管理芯片，可以支持 0.5A 的充电电流， 并且适用于 1 节锂电池充电。 PW2606B 是一个 USB 输入过压保护芯片， 能够在输入电压高于 6.1V 时关闭充电电路， 并且具有 40V 输入电压耐压和 1A 过流保护功能。
  PW2606B 的保护功能主要有三个方面： 1. 防止插入高电压的保护， 2. 防止 USB 热插拔时的电压尖峰保护， 3. 防止由于快速充电器损坏导致异常高电压的保护。
  通过这些保护措施， 该电路板能够更加安全地充电， 同时保护锂电池和设备免受过压和过流的伤害。

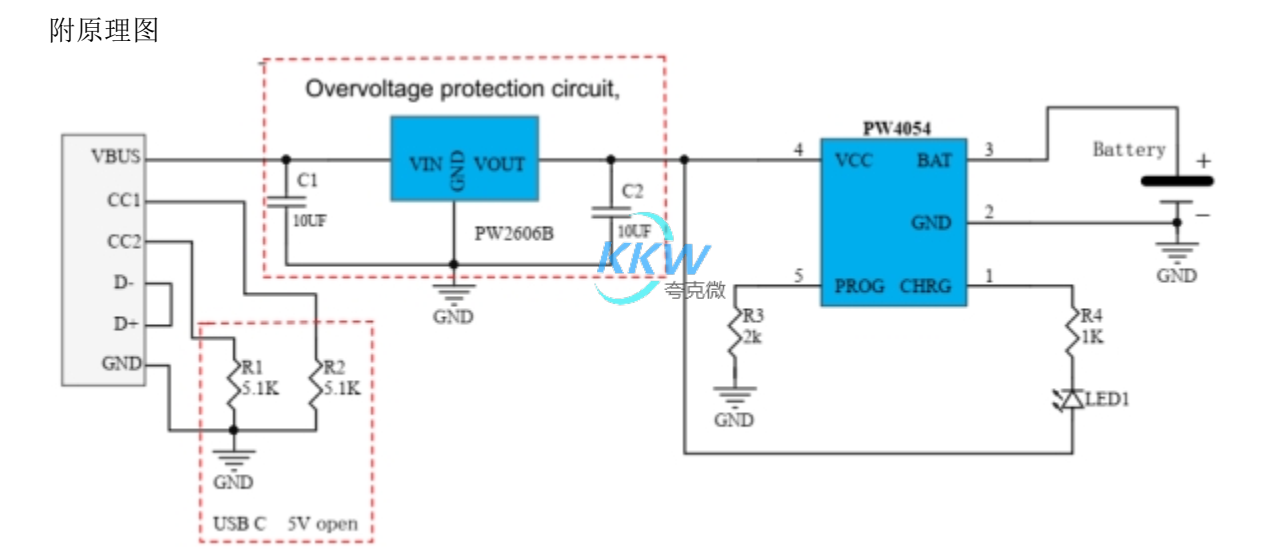

附原理图

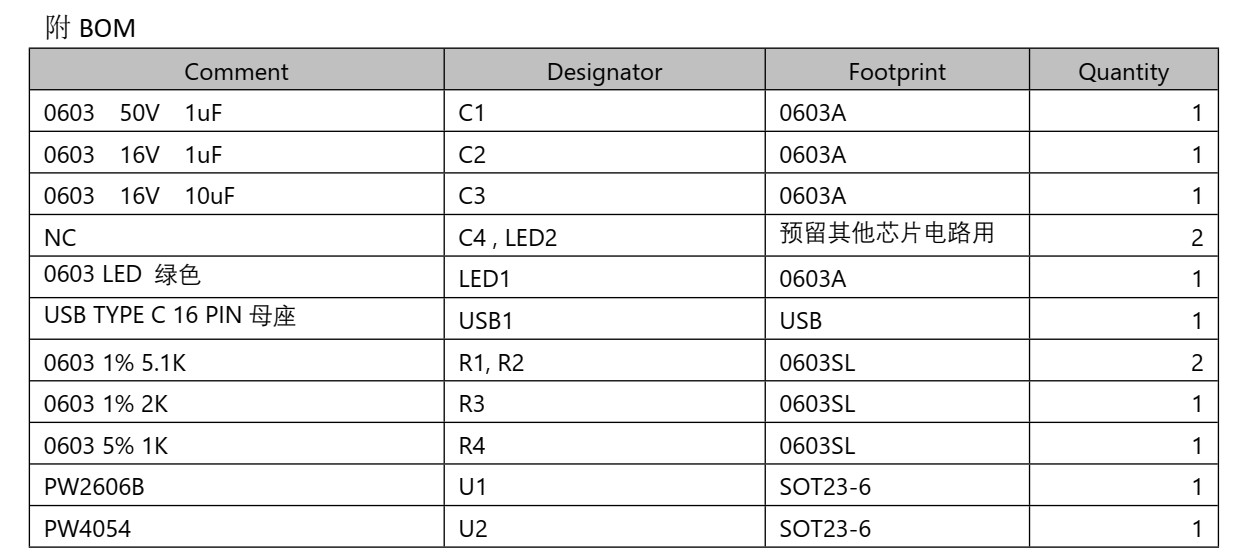

附 BOM
