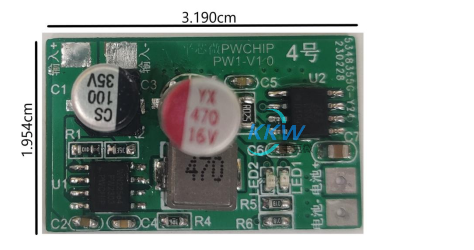

5V-24V输入单节锂电池1A充电管理板的4号电路板
这是一个名为
"5V-24V
输入单节锂电池
1A
充电管理板
"
的电路板，适用于便捷充电设备等应用。 它可以使用
3.7V
的锂电池组，可以通过多个电池并联或单个电池串联来组成，最大充满电压为
4.2V
。 它可以通过
5V-24V
的输入电压进行充电，当充电时会亮灯，充满时会转灯，如果没有接电池，则会闪灯。
详情
这是一个名为
"5V-24V
输入单节锂电池
1A
充电管理板
"
的电路板，适用于便捷充电设备等应用。 它可以使用
3.7V
的锂电池组，可以通过多个电池并联或单个电池串联来组成，最大充满电压为
4.2V
。 它可以通过
5V-24V
的输入电压进行充电，当充电时会亮灯，充满时会转灯，如果没有接电池，则会闪灯。
这个电路板的最大充电电流为
1A
，它采用了两个芯片， 一个是
PW4056
锂电池充电管理芯片， 能够支持最大
1A
的充电电流， 适用于
1
节锂电池的充电。 另一个芯片是
PW2303
同步降压芯片， 可以将
5V-24V
的输入电压降压至
5V
， 并且最大输出电流为
3A
，具有降压压差
很低、效率高等特点。

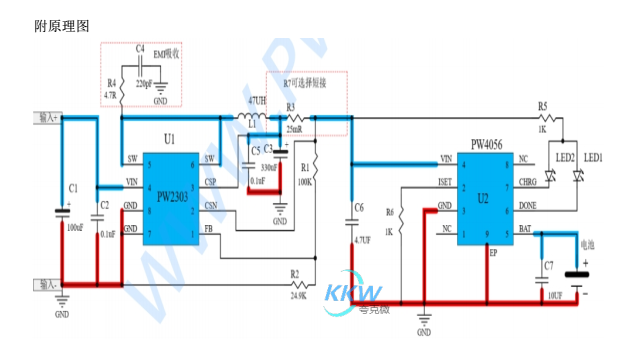

附原理图

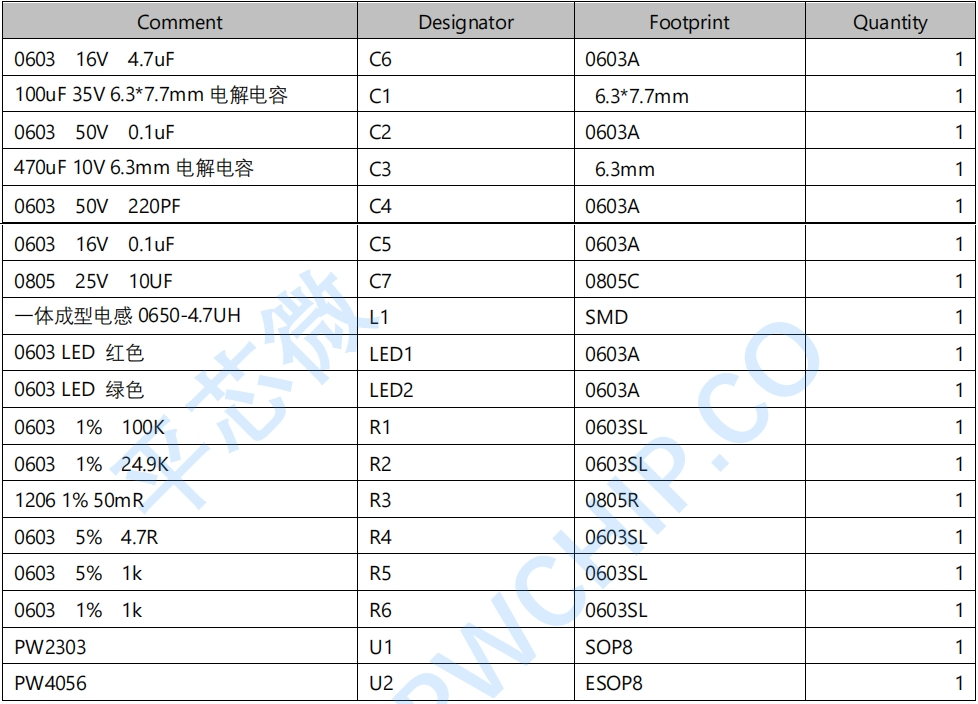

附
BOM
