1号板适用于 3.7V 的锂电池组，可以支持多并或单串连接方式

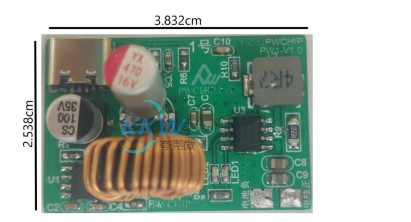

  这是一款名为“兼容 USB PD 快充输入单节锂电池 2A 充电板”的电路板，可用于便捷的充电设备等场合。 它适用于 3.7V 的锂电池组，可以支持多并或单串连接方式，并且在充满电时电压为 4.2V 。
  该电路板的输入电压范围为 5V-9V ， 充电时会亮灯， 充满后会转灯， 如果没有接入电池则会闪灯。 最大充电电流为 2A 。

  电路板集成了三种芯片， 分别是 PW4052 锂电池充电管理芯片、 PW2303 同步降压芯片和 PW6603 PD 快充协议芯片。

1 、 PW4052 锂电池充电管理芯片可以提供 2.5A 的充电电流，采用高效率的开关式充电电路，适用于单节锂电池充电。
2 、 PW2303 同步降压芯片可以将输入电压从 9V-5V 转换为 5V 输出， 最大输出电流可达 3A 。它的特点是降压压差很低，效率很高。
3 、 PW6603 PD 快充协议芯片是一个 SINK 端的芯片， 用于协议通讯， 让 PD 充电器按照指定的电压输出。

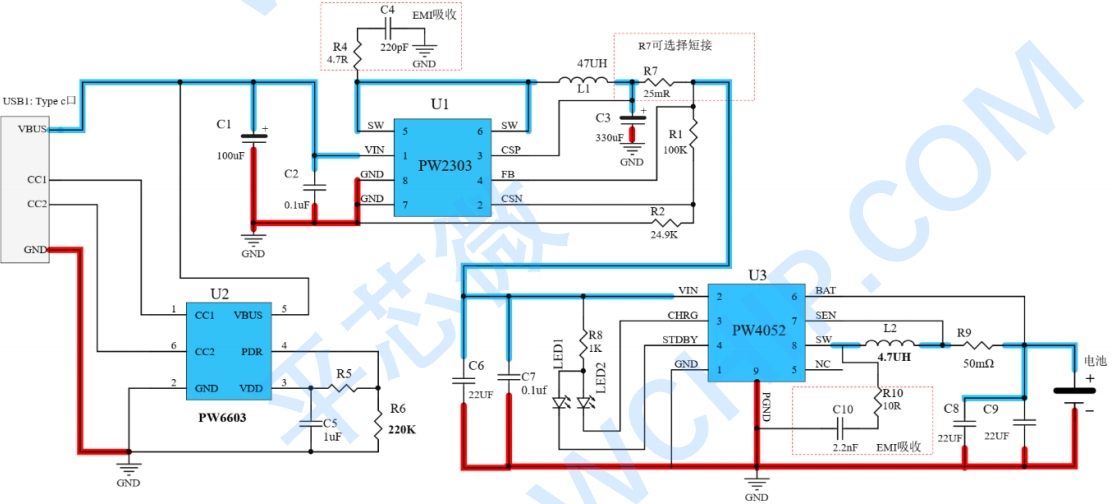

附原理图

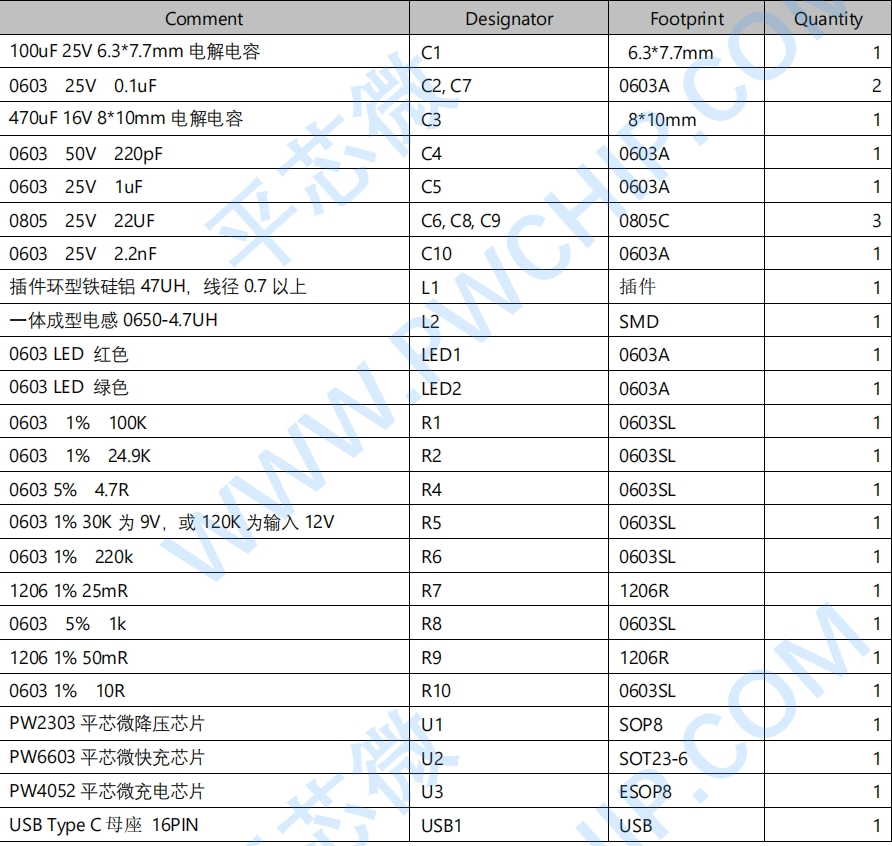

附 BOM
