CN3303如韵，技术支持，现货

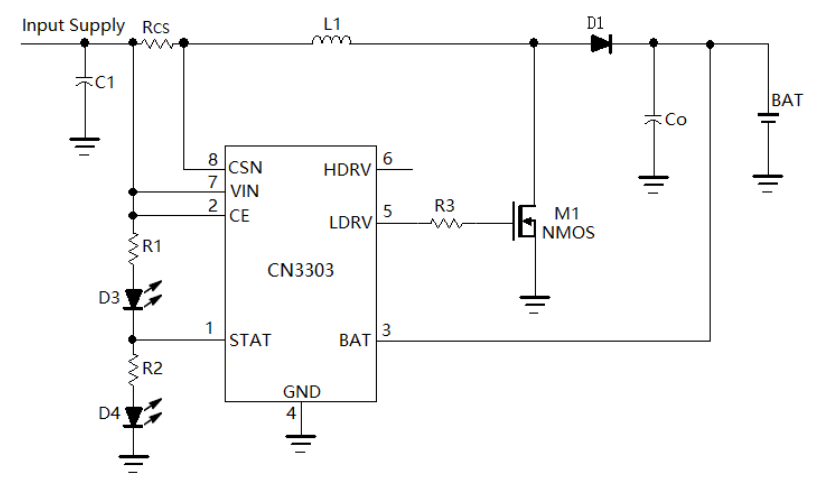

CN3303是一款工作于2.7V到6.5V的PFM升压型三节锂电池充电控制集成电路。CN3303采用恒流和准恒压模式(Quasi-CVTM)对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。当接通输入电源后，CN3303进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。当BAT管脚电压第一次达到内部设置的12.6V(典型值)时，CN3303进入准充电模式，以较小电流对电池充电。只有当BAT管脚电压第二次达到12.6V时，充电过程才结束，片外N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时，CN3303再次进入充电状态。CN3303最高工作频率可达1MHz，工作温度范围从－40℃到＋85℃。当电池电压低于输入电压或电池短路时，CN3303在片外N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。其他功能包括芯片使能输入，状态指示输出端等。CN3303采用8管脚的SOP8封装。

应用：

三节锂电池充电控制

按摩机，筋膜枪等

音响

独立充电器



特点：

输入电压范围：2.7V 到 6.5V

工作电流：280微安@VIN=5V

电感电流检测

高达1MHz开关频率

准恒压充电模式补偿电池内阻和电池连接线

电阻产生的电压损失

自动再充电功能

高达35W输出功率

当电池电压低于输入电压或者电池短路时，以较小电流充电。

输入电源的自适应功能

芯片使能输入端

电池端过压保护

状态指示输出

工作温度范围：－40℃到85℃

8管脚SOP8封装

产品无铅，满足rohs指令要求，不含卤素
